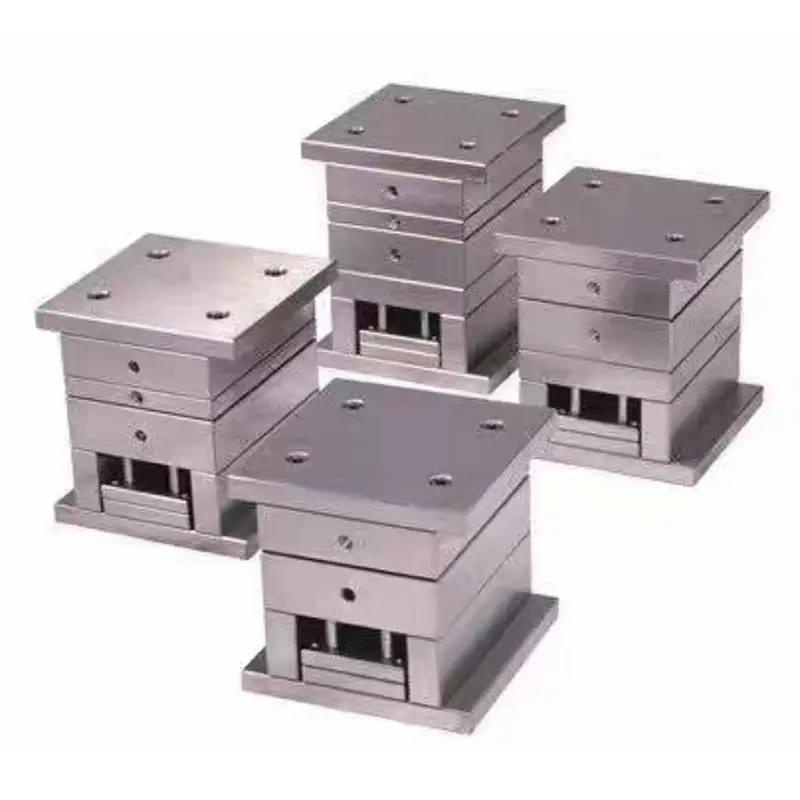

Standard presisjon forenklet Small Gate Mold Base

Denne Standard Precision Simplified Small Gate Mold Base har en tre-plate struktur med en punktport, optimalisert fra tradisjonelle fine-gate mold baser. Redundante hjelpemekanismer er eliminert, noe som forenkler designet samtidig som kjernefunksjonene beholdes. Produsert i en kinesisk fabrikk som integrerer FoU, produksjon og kvalitetskontroll, er det en pålitelig leverandør i plaststøpeindustrien. Produktet egner seg for masseproduserte plastprodukter med enkle former og jevn veggtykkelse. Den høye kostnadseffektiviteten og stabiliteten har gjort den populær i ulike bransjer.

Nøkkelfunksjoner

1. Strukturelle egenskaper

- Tre-plate struktur: Sammensatt av en fast plate, en bevegelig plate, og en ejektorplate, med styresøyler og foringer for presis føring; enkeltpunktsinjeksjon med punktport, kort strømningsvei, minimalt med rester, egnet for små produkter.

- Forenklet design: Eliminerer komplekse hjelpemekanismer, noe som resulterer i en enkel struktur og reduserte produksjonskostnader og kompleksitet.

- Standardpresisjon: Dimensjonsnøyaktighet ±0,05 mm, overflateruhet ≤Ra0,8μm, oppfyller kravene til generelle plastdeler uten ekstra behandling.

2. Modulær standarddesign: Standard Precision Simplified Small Gate Mold Base vedtar internasjonale standarder som LKM og HASCO, med vanlige modeller som 2020 og 2025, noe som muliggjør rask konfigurasjon og utskifting; den modulære designen letter vedlikeholdet og forlenger levetiden.

3. Design av kjølesystem: En konvensjonell design for kjølevannskretser tilbyr moderat effektivitet og en enkel layout, oppfyller kjølekravene samtidig som det forenkler prosessering og vedlikehold, og reduserer senere kostnader.

4. Point Gate Fordeler: Point gate diameter 0,5-2mm, minimale og lett avtagbare merker, egnet for plast med god flytbarhet som PP og ABS, sikrer produktkvalitet.

Søknader

Standard Precision Simplified Small Gate Mold Base er egnet for masseproduksjon av plastprodukter som små apparathus og elektroniske knapper. Den er kompatibel med produkter som er enkle i form, har jevn veggtykkelse og ikke har spesielle krav til utseende, og dekker behovene til flere bransjer.

Økonomiske fordeler

1. Kontrollerbare kostnader: Høypresisjonsformbaser sparer 30–50 % på material- og prosesseringskostnader, noe som forbedrer kundenes konkurranseevne.

2. Kort syklustid: Produksjonssyklus på 2-4 uker gir rask markedsrespons og forkorter produktlanseringstiden.

3. Enkel betjening: Oversiktlig struktur, enkel montering og vedlikehold, lave ferdighetskrav til operatører, tilrettelegger for storskala produksjon.

Produksjonsprosess

1. Designstadium: Bestem formstrukturen basert på parametrene til plastproduktet, velg en passende standard formbase, og utform hulrommet og kjernen ved hjelp av programvare som UG og Pro/E, og tar hensyn til nøkkelprosessfaktorer.

2. Materialvalg

Standard Precision Simplified Small Gate Mold Base bruker karbonstrukturelt stål som 45 stål. Føringssøyler og foringer er laget av slitesterkt stål. Hulrommet og kjernen er laget av forherdet formstål som P20 (HRC30-35). Standard deler er hentet fra spesialiserte produsenter.

3. Behandlingsflyt

- Grov bearbeiding: Grov bearbeiding av formplaten og hulrommet, og etterlater en kvote på 0,5-1 mm.

- Finish Machining: CNC-maskinering av hulrommet, trådskjæring av komplekse deler, og samtidig boring og tapping.

- Varmebehandling: Herding av hulrommet og kjernen til HRC30-35 for å forbedre slitestyrken.

- Overflatebehandling: Polering av hulrommet til Ra0,8μm.

4. Montering og feilsøking

Sett sammen standarddelene og hulrommet/kjerne, installer dem på sprøytestøpemaskinen for prøvestøping og parameterjustering. Juster hulrommet basert på prøvestøperesultatene og løs vanlige feil.

Utviklingstrender

1. Standardisering og modularisering: Forbedre standardisering for å oppnå rask konfigurasjonsproduksjon og forkorte leveringssykluser.

2. Intelligent produksjon: Kombinerer digital automatiseringsteknologi for å forbedre prosesseringsnøyaktigheten og effektiviteten.

3. Høyeffektiv kjøling: Optimalisert vannkanaloppsett for å forbedre kjøleeffektiviteten samtidig som kostnadene kontrolleres.

4. Lett og langvarig: Optimalisert struktur og materialer for å redusere vekten, forbedre slitestyrken og forlenge levetiden.

Ofte stilte spørsmål

Q1: Hvilke plastprodukter passer Standard Precision Simplified Small Gate Mold Base for?

A1: Egnet for små til mellomstore plastdeler, som apparathus, elektroniske produktknapper, daglige nødvendighetsbeholdere, papirtilbehør osv. Spesielt egnet for masseproduserte produkter med relativt enkle former, jevn veggtykkelse og lave krav til utseende.

Q2: Hva er hovedforskjellen mellom forenklede formbaser og høypresisjonsformbaser?

A2: Hovedforskjellene ligger i kompleksiteten til strukturen, presisjonsnivået og kravene til overflatekvalitet. Forenklede formbaser eliminerer komplekse hjelpemekanismer, tar i bruk en standardisert enkel struktur, kontrollerer dimensjonsnøyaktighet innenfor ±0,05 mm, og krever en overflateruhet på Ra0,8μm eller mindre. Kostnaden er vanligvis 30% -50% lavere enn høypresisjonsformbaser.

Q3: Hva er fordelene med punktporter?

A3: Punktporter har liten diameter (vanligvis 0,5-2 mm), noe som resulterer i mindre portmerker som er enkle å fjerne og ikke påvirker produktets utseende. Prosessen er kortere, noe som er gunstig for komplett fylling av små produkter, og er spesielt egnet for plastmaterialer med god flytbarhet som PP, ABS og PS.

Q4: Hvor lang er produksjonssyklusen for formen?

A4: Produksjonssyklusen for en Standard Precision Simplified Small Gate Mold Base er vanligvis 2-4 uker. På grunn av dens enkle struktur og færre prosesstrinn, kan produksjonssyklusen forkortes med 30%-50% sammenlignet med komplekse former med høy presisjon, noe som muliggjør en rask respons på markedskrav.

Spørsmål 5: Hvordan velge passende formbasespesifikasjoner?

A5: Å velge riktig støpeformbasespesifikasjoner krever å vurdere faktorer som størrelsen på produktet, sprøytestøpemaskinmodellen og produksjonsvolumkrav. Vanlige spesifikasjoner inkluderer modeller som 2020, 2025, 3030 og 4040. Det er generelt egnet for produktstørrelsen å være innenfor 80 % av formens størrelse. Det anbefales å velge formbasens spesifikasjoner basert på produktets maksimale ytre dimensjoner pluss et passende tilskudd.
