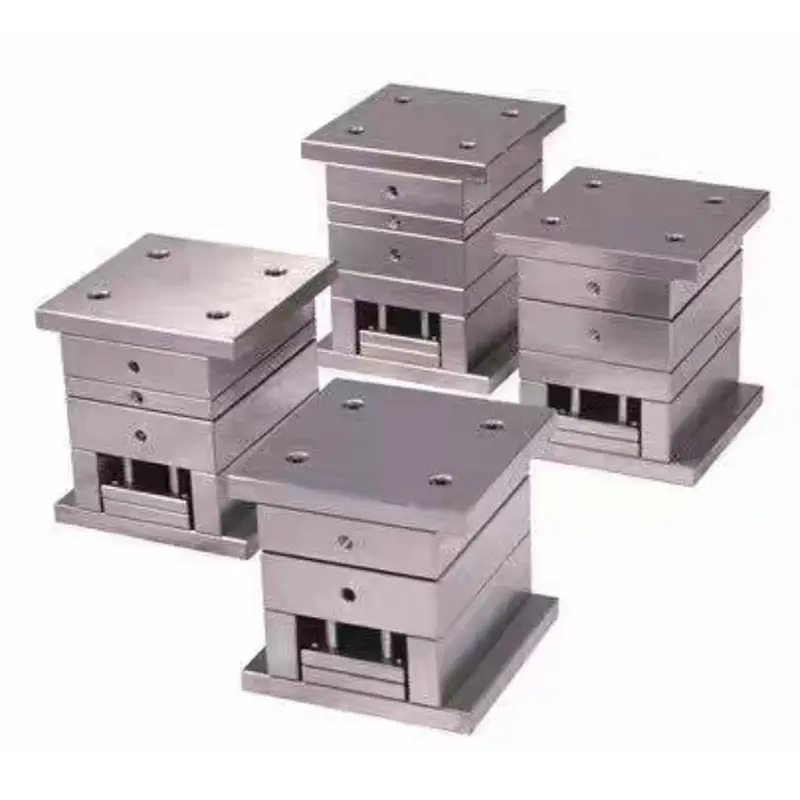

Tilpassede standard presisjonsformbaser fra en profesjonell produsent i Kina

SIKAIDAStandard presisjonsformbaser er mye brukt grunnleggende prosessutstyr i formproduksjonsindustrien. Som "skjelettet" til formen, brukes de til å fikse og støtte støpekomponenter, styremekanismer og utkastingssystemer. Som en profesjonell produsent med egen fabrikk i Kina, er SIKAIDA forpliktet til å tilby kostnadseffektive standard presisjonsformbaser og, som en pålitelig leverandør, møte de ulike behovene til globale kunder.

DisseStandard presisjonsformbaservedta konvensjonelle toleransestandarder (dimensjonal toleranse ±0,1~1mm, flathet ≤0,02mm/m), og kombinerer økonomiske fordeler, allsidighet og rask levering. De består av standardiserte komponenter som en fast formbunnplate og en bevegelig formplate. Følgende er en detaljert klassifisering.

Klassifisering etter muggtype

1. Injeksjonsstøpebaser

- To-platers formbase (enkelt skilleflate): SIKAIDAs mest brukte standard presisjonsformbase. Den har en enkel struktur, lav pris og rask levering, egnet for de fleste sprøytestøpte produkter som skjell til daglige nødvendigheter, deler til husholdningsapparater og plastleker. Designet med enkelt skilleflate forenkler prosesserings- og monteringsprosessen, og forbedrer produksjonseffektiviteten.

- Tre-platers dysesett (smal port): Sammenlignet med et to-plates dysesett, legger det til en skyveplate, noe som resulterer i en litt mer kompleks struktur, men større allsidighet. Egnet for små presisjonsdeler som krever automatisk portfjerning (som små plastdeler og presisjon daglige nødvendigheter). Den doble skilleflaten tillater automatisk separering av porten og produktet, og sikrer produktets overflatekvalitet.

2. Stempelsett

- Bakre styresøyle-stemplingssett: Tilbyr en bred operasjonsoverflate for enkel fôring, egnet for manuell betjening. Primært brukt til små til mellomstore stemplede deler som festemidler, kjøkkenutstyr og maskinvareverktøy. Det er en av de mest brukte stanseformsetttypene i SIKAIDAs standard produktlinje.

- Senterstyresøyle-stemplingssett: Føringsmekanismen er plassert på begge sider av midten, og gir overlegen føringsnøyaktighet sammenlignet med den bakre styresøyletypen. Egnet for stemplede deler som krever høy veiledende nøyaktighet (som presisjonsdeler og små stemplede deler med moderate dimensjoner).

Klassifisert etter strukturell sammensetning

SIKAIDAS standard presisjonsformbaser bruker en standardisert strukturell design, med alle komponenter masseprodusert. Dette sikrer stabil produktkvalitet samtidig som produksjonskostnadene reduseres. Standardkonfigurasjonen består av fire hovedsystemer med klart definerte funksjoner og tett integrasjon.

1. Malserie

Kjernekomponentene i formbasen, inkludert panelet, fast mal (A-plate), bevegelig mal (B-plate) og firkantet jern (C-plate), er alle laget av 45 # høykvalitets karbonstrukturstål eller lavlegert stål. Etter varmebehandling når hardheten 240 ~ 270HB, noe som gir utmerkede omfattende mekaniske egenskaper og bearbeidbarhet. Viktige maler kan lages av P20 forhåndsherdet stål, som balanserer ytelse og økonomi.

2. Veiledningssystem

Inkluderer primært styresøyler og styrehylser, som bruker glideføring med en klaring på 0,02~0,04 mm. Føringssøylen og styrehylsehullene er maskinert til H7 presisjon, noe som sikrer fleksibel og fastkjørt bevegelse. Dette gir presis veiledning for åpning og lukking av formen og er avgjørende for å sikre den grunnleggende nøyaktigheten til formbasen.

3. Utkastsystem

Dette systemet består av en tilbakestillingsstang og utstøtningsstyrepinner/-hylser, og skyter ut det støpte produktet fra formhulen. Standardisert design sikrer stabil og pålitelig utstøting, forhindrer produktdeformasjon og skade, og tilpasser seg utkastingskravene til ulike produkttyper.

4. Feste- og posisjoneringssystem

Inkluderer høyfaste bolter og lokaliseringsstifter for å sikre støpeformens basekomponenter, og sikrer generell strukturell stabilitet under støpeformen. Standardisert utvalg av festemidler og plasseringsstifter sikrer god utskiftbarhet og letter fremtidig vedlikehold og utskifting.

SIKAIDAs ulike standard presisjonsformbaser har klart definerte applikasjonsgrenser, slik at kundene kan velge passende modeller basert på produkttype, presisjonskrav og markedsregion. Alle SIKAIDA standard presisjonsformbaser har en formlevetid på 100 000 til 500 000 sykluser, og møter behovene til storskala industriell produksjon og støtter effektiv produksjon for kundene.

Som en profesjonell produsent og leverandør i Kina tilbyr SIKAIDA ikke bare et stort lager av standardspesifikasjoner, men utfører også ikke-standard tilpasningstjenester. Vi kan designe sekundære formbaser basert på kundetegninger for å møte de personlige behovene til forskjellige bransjer.
