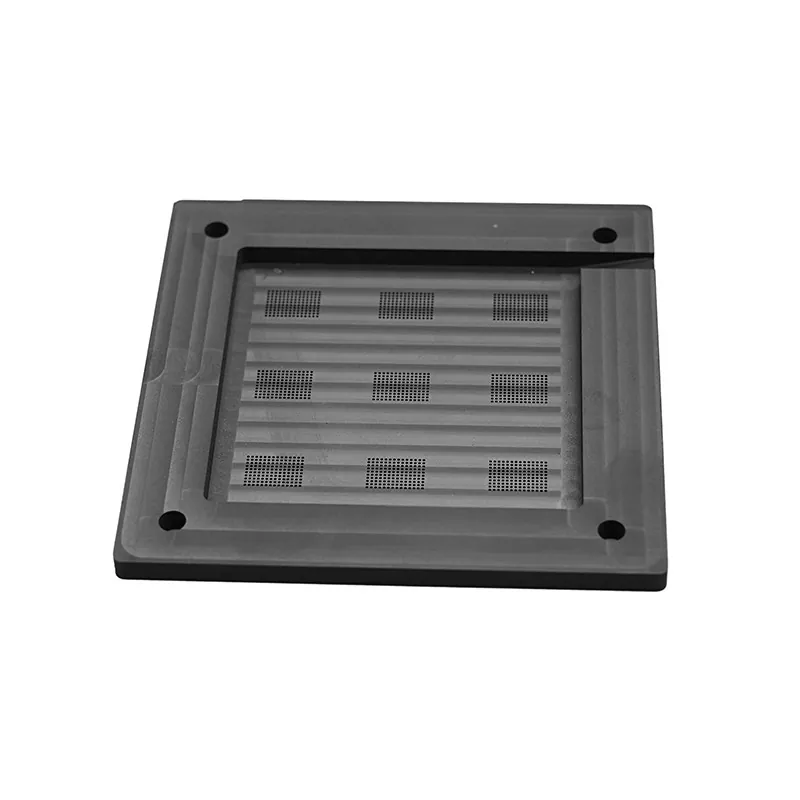

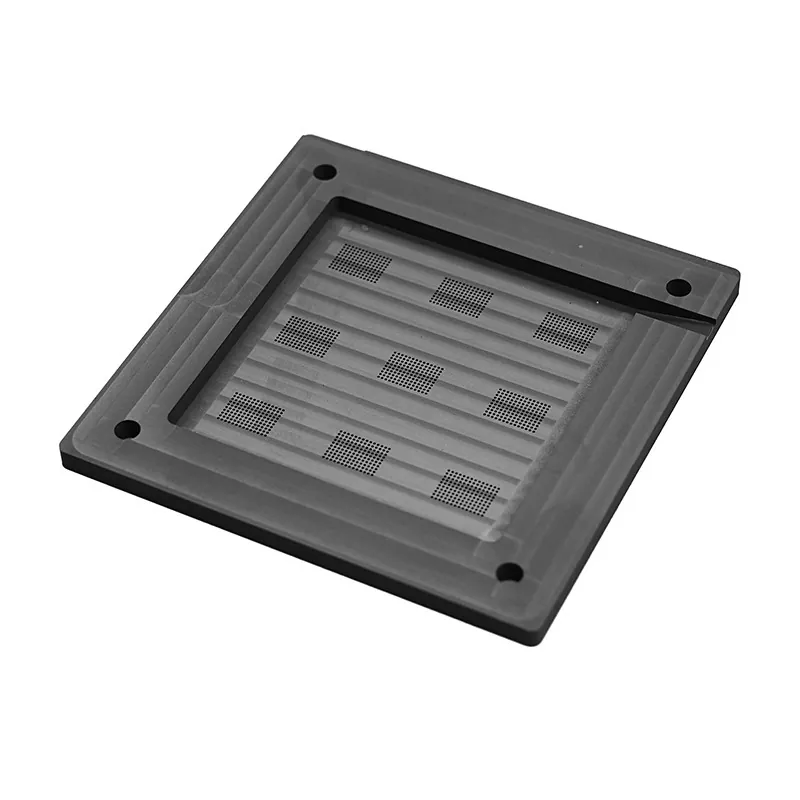

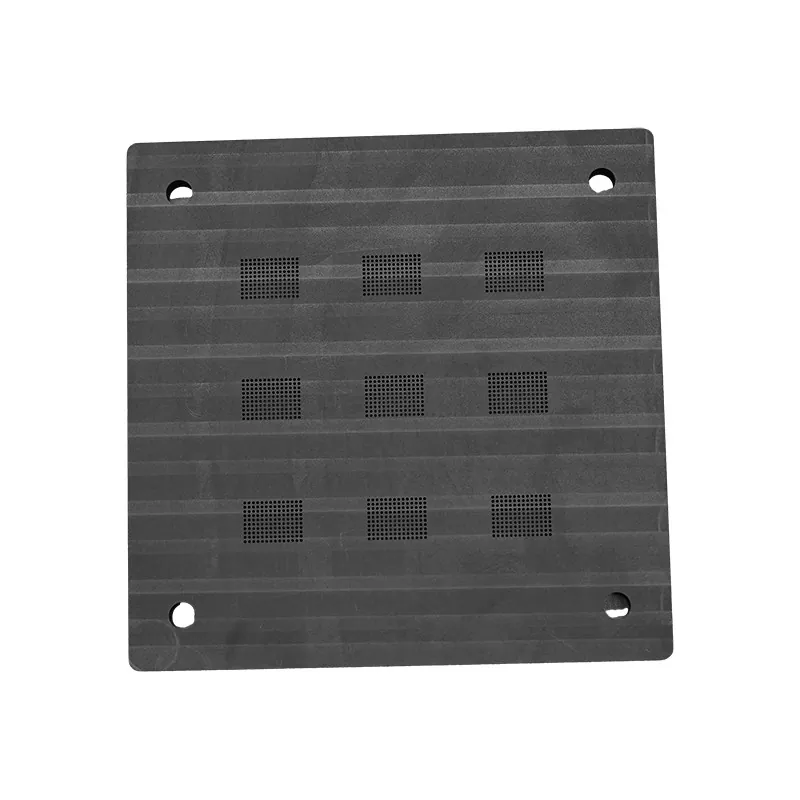

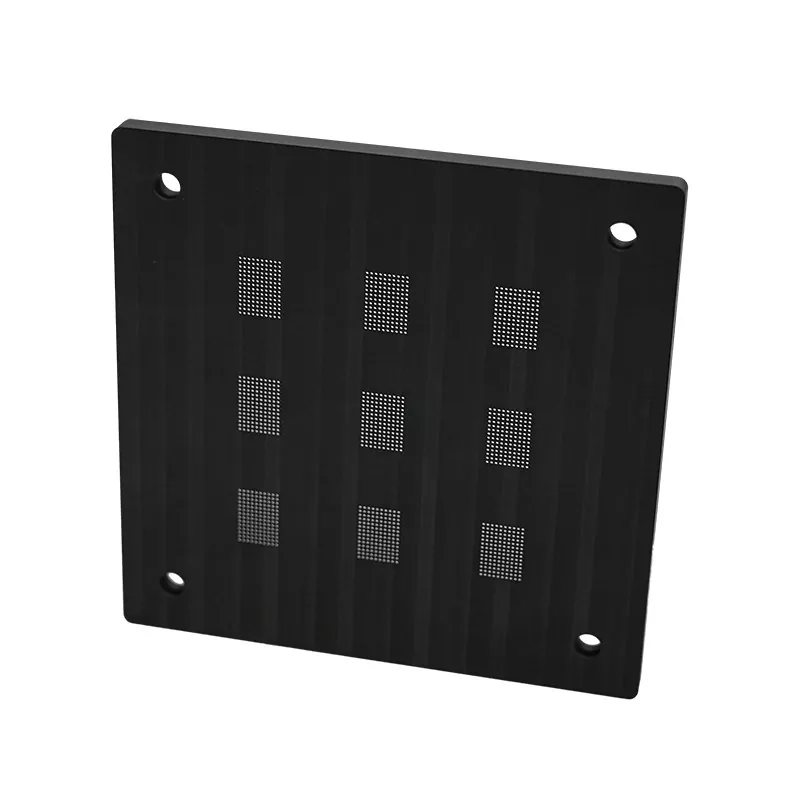

Grafitt ballplasseringsarmaturer

SIKAIDA grafittkuleplasseringsarmaturer bruker grafitt med høy renhet og presisjonsmaskinering og overflatebehandlingsteknologier, og oppfyller standarder av halvlederkvalitet. Overflaten er glatt og ren, med stabil ytelse ved høye temperaturer. Den optimaliserte strukturen letter drift og vedlikehold, og forbedrer effektivt ballplasseringseffektiviteten og -utbyttet.

Grafitt med høy renhet er termisk ledende og korrosjonsbestandig, og sikrer dimensjonsstabilitet under høytemperaturlodding og forhindrer skadelig ioneforurensning. Spesielle overflatebehandlinger garanterer utmerket fuktbarhet med loddekuler, og unngår oksidasjonsforurensning.

Tekniske spesifikasjoner

Nøkkelfunksjoner

Grafittkuleplasseringsarmaturer har flere nøkkelfunksjoner: 1) Høy renhet (grafitt ≥99,5 %, fri for ioneforurensning); 2) Høy flathet (planhet ≤0,002 mm/m, Ra≤0,4 μm); 3) Kuleplasseringspresisjon på mikronnivå (kulediameter ±0,025 mm, kuleavstand ±0,05 mm); 4) Høy temperaturmotstand (stabil ytelse ved 300°C); 5) Utmerket termisk styring (jevn varmeledningsevne, reduserer termisk stress).

Applikasjonsscenarier

Grafittkuleplasseringsarmaturer er mye brukt i halvlederemballasje (høytetthetsemballasje som BGA og CSP), mikroelektronisk montering (små komponenter som 0402 og 0201), optoelektroniske enheter (LED, lasere), MEMS-enheter og krafthalvledere (IGBT-er, MOSFET-er).

Viktige fordeler

1. Materialrenhet Fordel: Lavt innhold av urenheter, lav gassutviklingshastighet, kjemisk stabilitet, konsistent batchytelse og samsvar med standarder for halvlederindustri.

2. Presisjonsfordeler: Flathet og posisjoneringsnøyaktighet på mikronnivå, glatt og defektfri overflate, utmerket repeterbarhet i masseproduksjon og tilpasningsevne til emballasje med høy tetthet.

3. Termisk ytelse Fordeler: Bredt driftstemperaturområde (-40°C til 300°C), termisk ekspansjonskoeffisient kompatibel med silisiumskiver, god varmeledningsevne og stabil termisk syklusytelse.

4. Prosesskompatibilitetsfordeler: Grafittkuleplasseringsfiksturer er kompatible med forskjellige loddemetaller, har et bredt prosessvindu, er enkle å rengjøre, har lang levetid og gir betydelige økonomiske fordeler.

Tekniske evner

Selskapet kan skryte av sterke tekniske evner: streng materialkontroll, med flere inspeksjoner ved ankomst; utstyrt med et komplett sett med høypresisjonsbehandlingsutstyr for å sikre overflatekvalitet; ulike overflatebehandlingsprosesser for å møte ulike behov; et presist testsystem for å sikre stabil nøyaktighet; og produkter som har bestått strenge miljøtester for å tilpasse seg faktisk produksjon.

Ofte stilte spørsmål:

Q1: Hvorfor velge grafittmateriale for ballplasseringsarmaturer?

A1: Grafittmateriale har ekstremt høy renhet, utmerket varmeledningsevne og motstand mot høye temperaturer, og er kjemisk stabilt i halvlederprosesser. Sammenlignet med andre materialer, frigjør ikke grafitt skadelige urenheter til flis og opprettholder dimensjonsstabilitet ved høye temperaturer, noe som gjør det til et ideelt materiale for plassering av halvlederkuler.

Q2: Hva er den spesifikke flatheten og ruheten til armaturet?

A2: Våre grafittkuleplasseringsarmaturer har en overflateplanhet kontrollert innenfor 0,002 mm/m og en overflateruhet Ra≤0,4 μm. Denne ekstremt høye overflateplanheten og jevnheten sikrer jevn kontakt med sponen og underlaget, og unngår ballplasseringsfeil forårsaket av overflateujevnheter.

Q3: Hva er ballplasseringsnøyaktigheten som kan oppnås?

A3: Armaturene våre oppnår en ballplasseringsnøyaktighet på ±0,025 mm og en ballstigningsnøyaktighet på ±0,05 mm. Dette nøyaktighetsnivået oppfyller fullt ut kravene til gjeldende ordinære halvlederemballasjeprosesser og kan håndtere applikasjoner med høy tetthet, mikro-pitch ballplassering.

Q4: Hva er den maksimale driftstemperaturen til armaturet?

A4: Våre grafittkuleplasseringsarmaturer kan fungere normalt innenfor et temperaturområde på -40 °C til 300 °C. Dette temperaturområdet dekker alle kritiske stadier av halvlederemballasjeprosesser, inkludert reflow-lodding og høytemperaturlagring.

Q5: Kan du tilby tilpassede verktøyprodukter?

A5: Ja, vi kan tilby tilpassede tjenester i henhold til spesifikke kundebehov. Kunder kan gi detaljerte tegninger eller prøver, og vi kan behandle ulike ikke-standard verktøyprodukter. Minste behandlingsstørrelse er 0,5 mm, og toleransen kan kontrolleres innenfor ±0,01 mm.

Q6: Hva er levetiden og gjenbrukbarheten til verktøyet?

A6: Under normal bruk og riktig vedlikehold kan vårt grafittkulemonteringsverktøy gjenbrukes mer enn 100 ganger. Den faktiske levetiden avhenger av spesifikke bruksforhold, prosessparametere og vedlikehold. Vi anbefaler regelmessig overflateinspeksjon og ytelsestesting for å sikre at verktøyet er i god stand.

Spørsmål 7: Hvordan sikrer du renslighet og forurensningsfri natur til verktøyet?

A7: Verktøyet vårt gjennomgår grundig rengjøring og overflatebehandling etter prosessering, inkludert ultralydrensing, avionisert vannskylling og høytemperaturbaking. Verktøyet er pakket i antistatisk og støvtett emballasje for å sikre renslighet under transport og lagring. Etter å ha mottatt produktet, anbefales kundene å pakke ut og bruke det i et renromsmiljø.

Q8: Hva er resistiviteten og varmeledningsevnen til verktøyet?

A8: Grafittverktøyet vårt har en resistivitet på 8-15 μΩ·m (ved 25°C) og en termisk ledningsevne på omtrent 120-200 W/m·K. Disse parameterne sikrer en balansert ytelse innen elektrisk isolasjon og termisk styring, noe som gjør den egnet for ulike halvlederemballasjeapplikasjoner.
