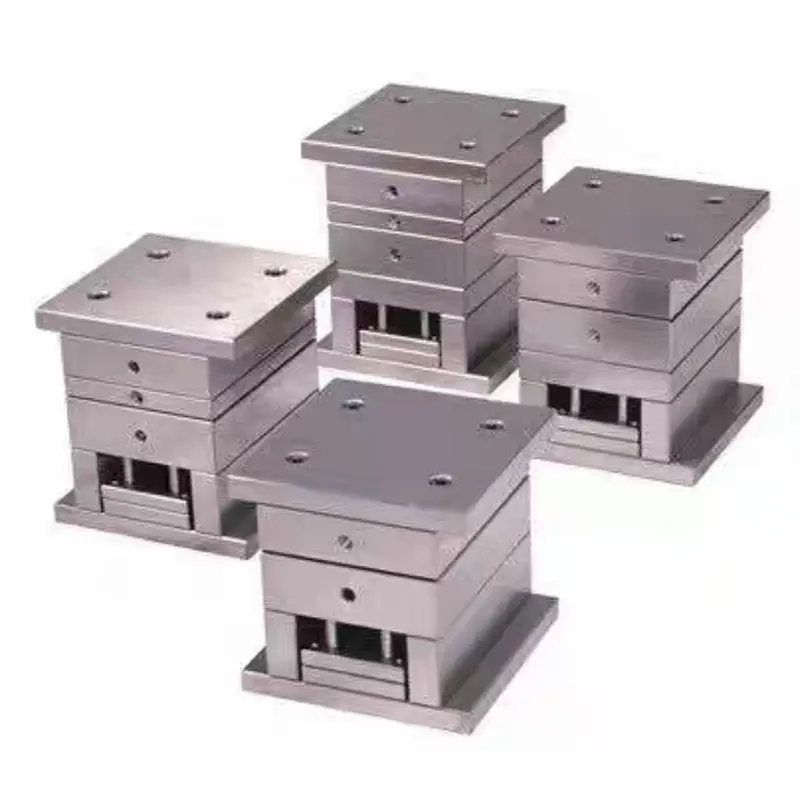

Ultra-høy presisjon Small Gate Mold Base

SIKAIDA Ultra-High Precision Small Gate Mold Base er designet spesifikt for tre-plate injeksjonsformer, egnet for produksjon av høyverdige komponenter i elektronikk-, bil-, medisinsk- og optikkindustrien. Den integrerer høy stivhet, mikronnivåposisjonering, stabil temperaturkontroll og automatisert utkastingsteknologi for å oppnå høykvalitets, konsistent støping uten sveiselinjer eller krympemerker. Formbasen bruker en unik varmløper-design av nåleventil-type, som muliggjør flerpunktsinjeksjon og presis kontroll av smeltestrømmen, sikrer feilfrie produkter og gjør den til et nøkkelutstyr i avansert produksjon.

Viktige tekniske funksjoner

1. Høypresisjonsføringssystem

Ultra-High Precision Small Gate Mold Base bruker høypresisjonsrulleføringer og lineære glidere, kombinert med presisjonsslipte styreforinger, som sikrer jevn åpning og lukking av formen og høy repeterbarhet. Klaringen kontrolleres innenfor 0,01 mm, og eliminerer effektivt blits- og graddefekter forårsaket av styreklaring.

2. Intelligent temperaturkontrollsystem

Ved å integrere flerpunkts temperatursensorer og en intelligent kontrollmodul, styres formtemperaturnøyaktigheten innenfor ±1 ℃. Uavhengig sonetemperaturkontroll gir mulighet for presis temperaturjustering for ulike deler av produktet, optimaliserer smeltestrømmen og reduserer gjenværende stress.

3. Nåleventil Hot Runner System

Ved å benytte et høypresisjons-hot runner-system for nåleventiler, muliggjør det flerpunktsinjeksjon og sekvensiell kontroll. Nåleventilens åpningsresponstid er ≤0,1 sekunder, og forhindrer effektivt tilbakestrømning av smelte og stringing, egnet for produkter med høy gjennomsiktighet og strenge krav til utseende.

4. Strukturell design med høy stivhet

Ultra-High Precision Small Gate Mold Base bruker høystyrkelegert stål, gjennomgår spenningsavlastende utglødning og inkorporerer optimert ribbelayout og finite element-analyse for forbedret design. Dette resulterer i minimal deformasjon under høytrykksinjeksjon, jevn klemkraftfordeling og forlenget levetid for formen.

5. Automatisert utkastingssystem

Utstyrt med en presisjons synkron utkastingsmekanisme, er utkastingshastigheten og slaglengden nøyaktig justerbar. Selvsmørende føringer sørger for jevn, fastkjørt utkasting, jevn utformingskraft og redusert produktdeformasjon og skaderisiko.

Produktapplikasjoner:

1. Elektronikk og kommunikasjon: Mobiltelefonrammer, kontakter, kjøleribber

2. Bilindustri: Sensorer, dashbord, belysningskomponenter

3. Medisinsk utstyr: Sprøyter, blodseparatorer, diagnostisk utstyr

4. Optiske komponenter: Linser, filtre, skjermpaneler

Produksjonsprosess:

1. Designanalyse og simulering

Ved å bruke profesjonell CAE-programvare som Moldflow og ANSYS, utføres muggflyt, strukturell styrke og termodynamiske analyser for å forutsi støperisiko og optimalisere løpe- og kjølesystemlayout.

2. Presisjonsbearbeiding

- Grov bearbeiding: Store CNC-fresemaskiner bearbeider referanseflatene og konturene, og gir rom for etterbehandling.

- Varmebehandling: Nøkkelkomponenter gjennomgår herding og spenningsavlastende utglødning for å sikre materialstabilitet og mekaniske egenskaper.

- Finish Machining: Høyhastighets CNC-bearbeiding oppnår overflater med høy presisjon med en overflateruhet på Ra 0,8μm.

- Overflatebehandling: Nøkkeloverflater gjennomgår presisjonssliping og polering for å sikre jevne og slitesterke bevegelige deler.

3. Montering og feilsøking

- Komponentsammenstillingen bruker momentnøkler for å kontrollere festeelementets forhåndsbelastning.

- Uavhengig feilsøking av hydraulikk-, temperaturkontroll- og utkastsystemer sikrer normal funksjon.

- T0 prøvestøping optimerer prosessparametere og reparerer formen til produktet oppfyller standardene.

Utviklingstrender

1. Intelligent integrasjon

Integrerer IoT- og AI-teknologier dypt for å oppnå sammenkobling av utstyr, datainnsamling og prosess-selvoptimalisering. Støtter prediktivt vedlikehold og anomalialarmer, og forbedrer produksjonseffektiviteten og produktstabiliteten til Ultra-High Precision Small Gate Mold Base.

2. Micro-foaming Technology Application

Kombinert med et superkritisk væskeinjeksjonssystem, oppnår den lett vekt og forbedret overflatekvalitet, løser krympeproblemet i tykkveggede produkter og reduserer materialbruken med mer enn 30 %.

3. Digital tvillingapplikasjon

Et virtuelt støpesystem er bygget for å optimalisere prosessparametere og forutsi feil i et virtuelt miljø, redusere antall prøvestøpinger og forkorte utviklingssyklusen.

4. Additive Manufacturing Integration

Metall 3D-utskriftsteknologi brukes til produksjon av komplekse kjølevannskanaler og varmeløpere, bryter gjennom tradisjonelle prosessbegrensninger, forbedrer kjøleeffektiviteten, forkorter produksjonssyklusen og reduserer energiforbruket.

FAQ

Q1: Hvilke typer sprøytestøping er Ultra-High Precision Small Gate Mold Base primært egnet for?

A1: Små portformbaser er spesielt egnet for støping av høypresisjonsplastdeler med strenge krav til utseende, for eksempel elektroniske kontakter, optiske linser og medisinsk utstyrshus. De er spesielt egnet for produkter som ikke krever sveiselinjer, ingen krympemerker og høy overflatekvalitet.

Q2: Hva er produksjonssyklusen når du bruker en liten portformbase?

A2: Utviklingssyklusen for en liten portformbase er vanligvis 4-8 uker, avhengig av kompleksiteten og presisjonskravene til produktet. Selv om den første investeringen er høyere, resulterer dens høye produksjonseffektivitet og overlegne produktkvalitet i betydelig langsiktig kostnadseffektivitet.

Q3: Hva er fordelene med fine-gate moldbaser sammenlignet med tradisjonelle former?

A3: Sammenlignet med tradisjonelle støpeformer, tilbyr fine-gate støpeformer fordeler som høyere produktpresisjon, bedre overflatekvalitet, høyere produksjonseffektivitet og en høyere grad av automatisering. Nåleventilens varmeløpssystem unngår effektivt produktfeil, reduserer etterbehandlingstrinn og forbedrer materialutnyttelsen, noe som gjør det spesielt egnet for produksjonsbehov med høy volum og høy kvalitet.
