Automotive venstre frontdør ytre panel stempling

SIKAIDA Automotive Venstre Front Door Ytre Panel Stamping Die er et storskala, høypresisjons formsystem spesielt designet for stempling og forming av venstre frontdørs ytre panel. Produksjonsnivået er en kjernestandard for stansematriser for biler. Dette integrerte systemet er presisjonsmaskinert, og oppnår nøyaktig forming av det ytre panelet gjennom flere prosesser. Tilpassede løsninger kan leveres til fabrikker basert på krav til kjøretøymodeller.

Produktdetaljerte funksjoner

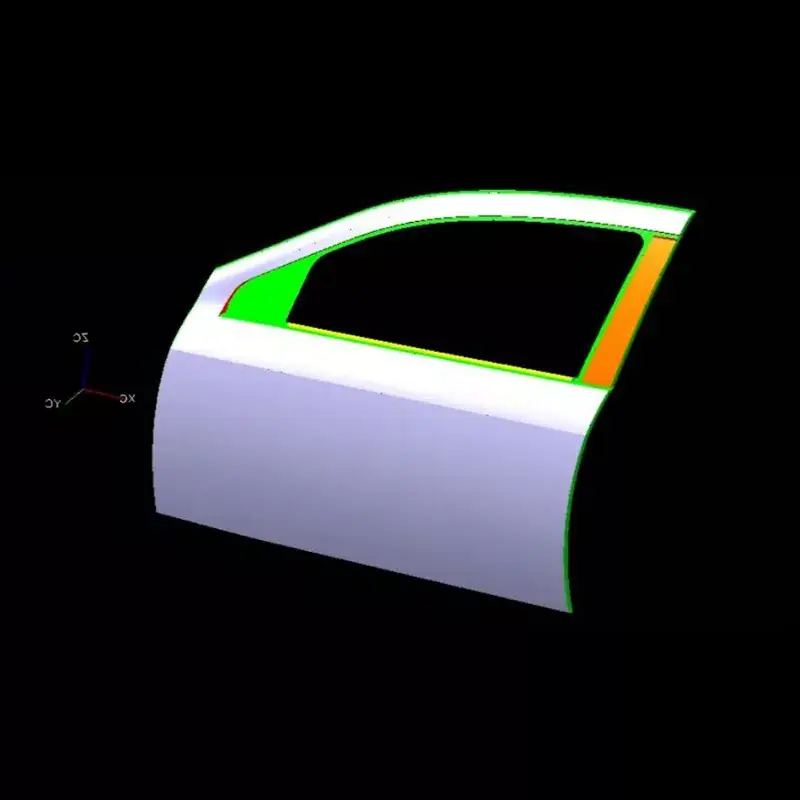

1. Stor og kompleks struktur: Venstre frontdørs ytre panel er større enn 1,5 meter og har en kompleks form. SIKAIDA-former må danne ulike komplekse strukturer nøyaktig. Gjennom CAE-simuleringsoptimalisering sikres stabil forming og nøyaktighet.

2. Krav til høy presisjon og høyglans: Overflaten på venstre frontdørs ytre panel må være feilfri. SIKAIDA Automotive venstre frontdør ytre panelstempling oppnår poleringspresisjon på speilnivå (Ra-verdi ≤ 0,4 μm), ved å bruke materialer med høy styrke for å forhindre stemplingsdeformasjon og sikre delens nøyaktighet.

3. Integrert støping med flere prosesser: Ved å bruke en kontinuerlig støpeprosess i flere prosesser, integrerer SIKAIDA Automotive venstre frontdør ytre panelstempling styre- og lossesystemer, sikrer presise prosessforbindelser, forbedrer effektiviteten og reduserer defekter.

4. Presisjonsføring og balanseringssystem: For å løse problemene med vridning og tilbakespring under stempling, er formen utstyrt med et høypresisjons styre- og balanseringssystem for å sikre jevn stress og forbedre produktutbyttet.

5. Kompleks kjøle- og eksossystem: Innebygde konforme kjølevannskanaler kontrollerer støpetemperaturen, mens et eksosanlegg forhindrer luftstagnasjon, og sikrer støpekvalitet.

Produktfunksjoner og applikasjoner

Denne formen er egnet for produksjon av utvendige paneler for personbiler som sedaner og SUV-er, og produserer ytre paneler som oppfyller aerodynamiske krav og monteringskrav. Som en profesjonell produsent i Kina har SIKAIDA Automotive Left Front Door Ytre Panel Stamping Die fått anerkjennelse fra kunder både innenlands og internasjonalt.

Introduksjon til produksjonsprosessen

1. Produktanalyse og CAE-simulering: CAE-simulering ved hjelp av profesjonell programvare brukes til å forutsi støpeproblemer og optimalisere prosessparametere.

2. Formdesign: Full 3D-design utføres ved hjelp av UG- og CATIA-programvare, med hensyn til både materialegenskaper og støpekrav.

3. Materialvalg: Høyfast stål brukes til støpeformbasen, med høyslitasjebestandig støpestål (HRC48-52 etter varmebehandling) brukt i nøkkelområder for å sikre levetiden og stabiliteten til Automotive venstre frontdør ytre panel stempling.

4. Presisjonsbearbeiding: Grov og fin bearbeiding, spesialbearbeiding og speilpolering sikrer formpresisjon og overflatekvalitet.

5. Montering og feilsøking (T0 prøvestøping): Etter komponentmontering utføres prøvestøping. Flere T0-T3 iterasjoner av feilsøking sikrer formstabilitet og produktkvalifisering, slik at et profesjonelt team kan forkorte leveringssyklusen.

Utviklingstrender

1. Ultra-stor integrert støping: Ytre paneler for biler er på vei mot integrert støping. SIKAIDA optimerer formdesign for å tilpasse seg stort stemplingsutstyr som overstiger 2000 tonn.

2. Lettvektsteknologi: Tilpasning til lette materialer som høyfast stål og aluminiumslegeringer, optimalisering av design og prosesser for å sikre støpekvalitet.

3. Smart produksjon og digitalisering: Integrering av sensor-, digital tvilling- og IoT-teknologier for å oppnå intelligent overvåking og virtuell feilsøking av Automotive Venstre Front Door Ytre Panel Stamping Die, noe som forkorter utviklingssyklusen.

4. Additiv produksjon (3D-utskrift)-applikasjoner: Bruk av direkte metall 3D-utskriftsteknologi for å produsere komplekse deler, forbedre effektiviteten, forkorte sykluser og bryte gjennom begrensningene til tradisjonell produksjon.

SIKAIDA, en målestokk i Automotive Left Front Door Ytre Panel Stamping Die-industrien, er en profesjonell leverandør og produsent i Kina. Utviklingssyklusen er 8-15 måneder, med kostnader som varierer fra millioner til titalls millioner yuan. I fremtiden vil SIKAIDA fortsette å innovere, tilpasse seg utviklingstrendene i bilindustrien og tilby enda bedre formløsninger.

Ofte stilte spørsmål

Spørsmål 1: Hvilke materialer brukes vanligvis til automotive venstre frontdør ytre panel stempling?

A1: Dysebasen er vanligvis laget av støpt stål (som HT300, QT450) eller standard stål (som 45 stål, Cr12MoV). Nøkkelkomponenter som profilen, stansen og dysen bruker høyslitasjebestandig formstål (som SKD11, Cr12MoV, DC53, etc.), og oppnår en hardhet på HRC48-52 etter varmebehandling.

Spørsmål 2: Hvor lang er produksjonssyklusen for stemplingsformen for det ytre panelet til venstre frontdør i bilen?

A2: Automotive venstre frontdørs ytre panelstempling er kulminasjonen av teknologi, erfaring og håndverk. Den integrerer mekanisk design, materialvitenskap, plastisitetsmekanikk og presisjonsproduksjon, og representerer "kronjuvelen" til stanseindustrien. Utviklingssyklusen er lang (vanligvis 8-15 måneder) og kostnadene er høye (når millioner til titalls millioner RMB), noe som gjør den til en nøkkelreferanse for å måle den omfattende styrken til et selskap som produserer stanser. Etter hvert som biler utvikler seg mot intelligens, elektrifisering og lettvekt, vil de tekniske kravene til deres produksjonsprosesser fortsette å øke.
