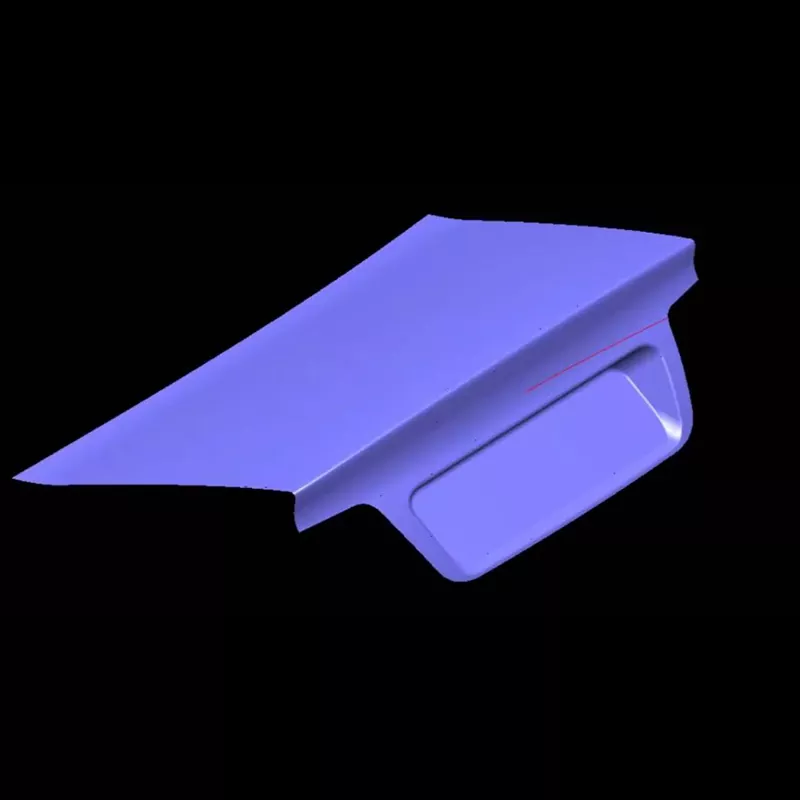

Automotive Bagasjeromslokk Ytre panelstempling

SIKAIDA Automotive Trunk Lock Ytre Panel Stamping Die er et stort, høypresisjonsutstyr spesielt designet for å produsere metall bagasjelokkets ytre panelkomponenter. Ved å bruke materialer som kaldvalset stål og aluminiumslegeringer, danner den komplekse buede overflater gjennom avanserte stemplingsprosesser, integrerer tverrfaglige teknologier og viser SIKAIDAs profesjonelle produksjonsevner.

Kjerneproduktfunksjoner:

1. Forming av stor buet overflate: Egnet for komplekse dobbelbuede ytre paneler i bagasjerommet som er større enn 800 mm × 600 mm, formet i en enkelt stemplingsprosess, med presis krumningskontroll og materialflyttillegg for å unngå defekter som sprekker og rynker.

2. Krav til høy presisjon og høy glans: Overflater oppnår speillignende polering (Ra≤0,4μm), fri for riper og bulker; streng kontroll av stemplingsparametere sikrer feilfri overflatefinish, og oppfyller standarder for utseende i bilindustrien.

3. Tilpasningsevne til komplekse geometriske strukturer: Vår stemplingsform for ytre panel for bagasjeromslokk til biler tilpasser seg ulike geometriske egenskaper til ytre paneler i bagasjerommet, med optimaliserte prosess-tilleggsoverflater, trekkribber og ventilasjonssystemer for å sikre jevn forming på tvers av alle deler.

4. Presisjonsstyrings- og balanseringssystem: Utstyrt med en høypresisjonsstyrings- og balanseringsanordning, er koaksialiteten til de øvre og nedre formene ≤0,02 mm, noe som sikrer jevn stemplingsklaring og forhindrer grader og lokal overdreven tynnhet i delene.

5. Avansert smøre- og avstøpningssystem: Et sentralisert smøresystem reduserer friksjon og slitasje; pneumatiske og hydrauliske avformingsmekanismer sikrer jevn utforming uten deformasjoner eller riper.

Produktapplikasjonsscenarier

Egnet for produksjon av bagasjelokk for personbiler som sedaner, SUV-er og MPV-er. Delt inn i tre kategorier basert på kjøretøytype:

1. Økonomi: Fokuserer på kostnad, forenklet struktur og egnethet for masseproduksjon.

2. Mid-to-High-End: Forfølger et utsøkt utseende, utstyrt med et høypresisjonsformings- og poleringssystem.

3. Ny energi: Lettvektsdesign, egnet for behandling av nye materialer som aluminiumslegeringer.

Produksjonsprosess

1. Produktanalyse og prosesssimulering

Automotive Trunk Dek Outer Panel Stamping Die benytter profesjonell programvaresimuleringsanalyse for å forutsi formingsdefekter, optimalisere prosesser og formstrukturer og sikre designrasjonalitet.

2. Formdesign

Hele designprosessen fullføres ved hjelp av 3D-designprogramvare, tar hensyn til prosessering, montering og vedlikehold, og utdata komplette tegninger og en stykkliste.

3. Materialvalg

- Formbase: 45# stål eller 42CrMo, varmebehandlet for å sikre styrke og seighet.

- Arbeidsdeler: Cr12MoV, SKD11 og andre verktøystål, med en hardhet på HRC48-52 etter varmebehandling, og gir utmerket slitestyrke.

- Føringssøyler og foringer: Lagerstål eller kromstål med høyt karbonnivå, som sikrer høy hardhet og høy slitestyrke.

4. Presisjonsbearbeiding

Grov bearbeiding gir mulighet for etterbearbeiding; etterbearbeiding sikrer nøyaktighet og overflatefinish. Overflatene er polerte og hardforkrommet for å sikre en speilfinish og slitestyrke.

5. Montering og feilsøking (T0 prøvestøping)

Monter standarddeler og test forseglingen. Utfør prøvestempling for å verifisere nøyaktighet og stabilitet. Optimaliser parametere og juster formen for å sikre at den ferdige delen oppfyller standardene.

Utviklingstrender

Tilpassing til lette materialer, fremme intelligent og digital produksjon, oppnå presisjonsintegrert støping, bruke additiv produksjonsteknologi og praktisere grønne produksjonskonsepter.

Ofte stilte spørsmål

Spørsmål 1: Hvilke materialer brukes vanligvis i automotive bagasjeromslokkets ytre panelstempling?

A1: Formbasen bruker vanligvis karbonstrukturstål eller legert strukturelt stål som 45# stål og 42CrMo. Arbeidsflaten bruker verktøystål med høyt karbon og høyt krom som Cr12MoV og SKD11. Styresøyler og foringer er laget av lagerstål eller høykarbon kromstål. Alle materialer må gjennomgå passende varmebehandling for å oppnå nødvendig hardhet, styrke og slitestyrke.

Spørsmål 2: Hvor lang er produksjonssyklusen for automotive bagasjeromslokkets ytre panelstempling?

A2: Utviklingssyklusen for stemplingsdyser for ytre paneler til bagasjerommet er vanligvis 8-15 måneder, avhengig av produktkompleksitet, tekniske krav og kundebehov. Designfasen krever 2-3 måneder, produksjonsfasen krever 4-6 måneder, og monterings-, feilsøkings- og prøvestøpingsfasen krever 2-3 måneder. Hele prosessen krever flere runder med iterativ optimalisering for å møte kravene til masseproduksjon.

Spørsmål 3: Hvordan sikre utseendet til det ytre panelet på stammen?

A3: Å sikre utseendekvalitet krever kontroll i flere stadier: For det første må formoverflaten oppfylle poleringsstandarder på speilnivå (Ra≤0,4μm); for det andre må smøring, emneholderkraft og stemplingskraft være strengt kontrollert under stemplingsprosessen; for det tredje er passende materialvalg nødvendig for å unngå overflatedefekter; og for det fjerde kreves det en rimelig avformingsmetode for å unngå riper. I tillegg er overflatebehandlinger som hardforkromning og maling nødvendig for å forbedre utseendekvalitet og korrosjonsbestandighet.
