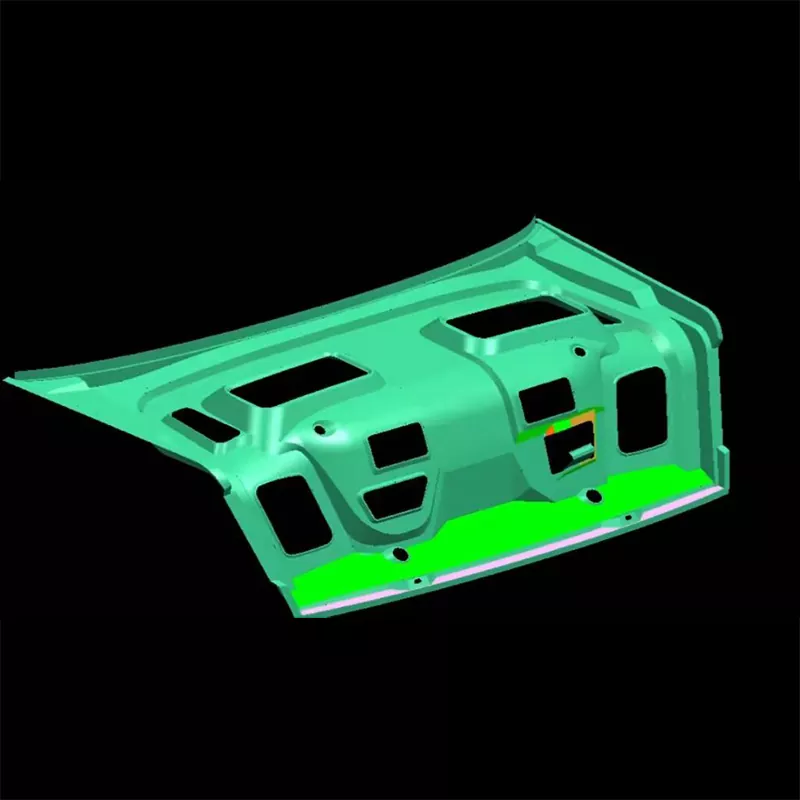

Automotive Bagasjeromslokk Inner Panel Stamping Die

SIKAIDA Automotive Trunk Lid Inner Panel Stamping Die er et stort, komplekst og høypresisjons integrert formsystem som brukes til å stemple kaldvalset stål, rustfritt stål, aluminiumslegering og andre metallplater inn i kvalifiserte bagasjelokks indre paneler. Det er ikke en enkelt støpeform, men et multistasjons progressivt eller kompositt støpesystem som kan fullføre formings-, trimming-, stanse- og flensprosesser i én operasjon. Det er en målestokk for støpeteknologi for karosseripaneler i biler, som direkte bestemmer sluttproduktets utseende, passform og strukturelle ytelse.

Kjerneproduktfunksjoner

1. Stor størrelse og kompleks struktur

Bagasjelokkets indre paneler er vanligvis over 1,2 meter lange og 0,8-1,0 meter brede, med komplekse former, inkludert forsterkende ribber, monteringshull og flensstrukturer. Automotive Trunk Dek Inner Panel Stamping Die benytter en rekke friformede overflater og multistasjon kontinuerlig maskinering for å sikre presis forming av komplekse konturer.

2. Ultra-høy presisjon og overflatekvalitet

Som en utvendig og strukturell komponent krever bagasjerommets indre panel ingen riper, rynker eller sprekker. SIKAIDA-former har ultra-glatte overflater, jevn spenningsfordeling og optimert materialflyt, oppnådd gjennom høypresisjonsmaskinering og avansert overflatebehandlingsteknologi.

3. Multi-Material Kompatibilitet

Kompatibel med forskjellige platematerialer som kaldvalset stål, galvanisert stål, rustfritt stål og aluminiumslegeringer, er formstrukturen optimalisert for formingsytelsen og tilbakefjæringsegenskapene til forskjellige materialer. Den kan integrere spesielle posisjonerings- og gjenkjenningssystemer for å oppnå fleksibel produksjon.

4. Kompleks formingsmekanisme og automatisering

For mange negative vinkler og underskårne strukturer, er Automotive Trunk Lid Inner Panel Stamping Die utstyrt med en komplett kile, glider og hydraulisk formingsmekanisme, kombinert med en automatisk mating, presis posisjonering og stabilt lossesystem, som muliggjør pålitelig ubemannet masseproduksjon.

5. Intelligent overvåking og kontroll

Formen integrerer trykksensorer, forskyvningsdetektorer og temperaturkontrollere for å oppnå sanntidsovervåking av støpeprosessen, parameterselvoptimalisering og kvalitetssporbarhet, for å sikre konsistens av batchprodukter.

Bruksområder

SIKAIDA stemplingsplater for innvendig panel er mye brukt i forskjellige passasjerkjøretøyer og relaterte felt:

- Sedaner, kombibiler, SUV-er, MPV-er

- Nye energikjøretøyer (rene elektriske, plug-in hybrid, hybrid)

- Produksjon av bildeler

- Reparasjons- og erstatningsmarkedet for bilindustrien

Med utviklingen av lette kjøretøy blir bruken av innvendige paneler i aluminiumslegering stadig mer utbredt. Vår formteknologi fortsetter å oppgradere for å tilpasse seg høyere material- og prosesskrav.

Produksjonsprosess

1. Produktanalyse og CAE-simulering

Automotive Trunk Lid Inner Panel Stamping Die bruker AutoForm- og Dynaform-programvare for formbarhetsanalyse, tilbakeslagsprediksjon og simulering av tykkelsesfordeling for å proaktivt unngå støpefeil som sprekker, rynker og tilbakespring.

2. Formdesign

Full 3D-design med UG-, CATIA- og SolidWorks-programvare, som dekker overflatedesign, veiledning, lossing og posisjoneringssystemer, fullt matchende materialegenskaper og utstyrsparametere.

3. Materialvalg

- Arbeidsdeler: Cr12MoV, SKD11, W6Mo5Cr4V2 (høy hardhet, høy slitestyrke)

- Basekropp: 45# stål, Q235 (høy styrke, høy stivhet)

- Føringsstolper og bøssinger: Lagerstål, SUJ2 (stabil presisjon)

4. Presisjonsbearbeiding

- Grov bearbeiding: Gantry-fresing, wire EDM

- Finbearbeiding: Høyhastighets CNC (nøyaktighet ±0,01 mm), sliping, polering

- Spesialbearbeiding: Elektrisk utladningsbearbeiding (EDM), elektropolering

- Overflatebehandling: Nitrering, forkromning, DLC-belegg

5. Montering og T0 prøveform

Etter å ha fullført montering og presisjonstesting av alle deler, utføres prøvestøping og inspeksjon av første stykke. Kontinuerlig modifikasjon og optimering av støpeformen utføres inntil stabil masseproduksjon er oppnådd.

Utviklingstrender

1. Lettvekt og integrert støping: Ved å bruke aluminiumslegeringer og høyfast stål, er flere komponenter integrert i en enkelt enhet, noe som reduserer antall deler og tilkoblingspunkter.

2. Termoformings- og hydroformingsteknologier: Mye brukt på materialer med høy styrke, formene er utstyrt med avanserte temperaturkontrollsystemer og høytemperaturbestandige materialer, som oppnår formingstemperaturer på 500-900 ℃.

3. Smart produksjon og digitalisering: Integrering av sensornettverk og kombinering av digital tvillingteknologi, virtuell igangkjøring, prediktivt vedlikehold og prosess-selvoptimalisering oppnås.

4. Additive Manufacturing Applications: 3D-utskrift brukes til å produsere komplekse kjølevannskanaler og lette strukturer, forbedre formeffektiviteten og forkorte produksjonssykluser.

5. Multi-Material Forming Technology: Kan tilpasses stål-aluminium og plast-metall kompositt kroppsstrukturer, oppfyller de spesielle behovene til multi-material forming.

Ofte stilte spørsmål

Spørsmål 1: Hvilke materialer brukes vanligvis i automotive bagasjeromslokkets indre panelstempling?

A1: Den arbeidende delen av formen bruker hovedsakelig verktøystål med høyt karbon, høyt krom (som Cr12MoV, SKD11) og høyhastighetsstål for å sikre høy hardhet og slitestyrke; basisdelen bruker strukturelt stål som 45 stål og Q235 for å sikre styrke; styresøylene og foringene bruker lagerstål eller SUJ2. Valget av formmateriale vil bli justert for forskjellige formingsmaterialer; for eksempel, ved forming av aluminiumslegeringer, vil mer oppmerksomhet rettes mot materialets anti-klebing og varmeledningsevne.

Spørsmål 2: Hvor lang er produksjonssyklusen for automotive bagasjeromslokkets innerpanelstempling?

A2: Stemplingsformen for det indre panelet i bilens bagasjerom tar vanligvis 8-15 måneder fra design til levering. Den spesifikke syklusen avhenger av kompleksiteten til produktet, materialtypen, presisjonskravene og det tekniske nivået til produksjonsbedriften. Komplekse støpeformer i ett stykke eller dyser som bruker nye materialer kan ha en lengre utviklingssyklus.

Q3: Hvordan sikre formingskvaliteten til bagasjerommets indre panel?

A3: Å sikre formingskvalitet krever kontroll fra flere aspekter: Først, foreløpig CAE-simuleringsanalyse for å forutsi potensielle formingsdefekter; for det andre, presisjon i formproduksjon, med overflatefinish som vanligvis krever Ra0,4 eller høyere; tredje, optimalisering av prosessparametere, inkludert trykk, slag og smøring; for det fjerde, bruk av avanserte overvåkingssystemer for å overvåke formingsprosessen i sanntid; og for det femte, streng råvareinspeksjon og prosessstabilitetskontroll.

Q4: Hva er levetiden til formen?

A4: Avhengig av materialet og prosessen, er levetiden til en automotive bagasjeromslokk-innerpanelstempling typisk mellom 300 000 og 1 000 000 sykluser. Bruk av høykvalitets formmaterialer og passende varmebehandlingsprosesser, kombinert med riktig vedlikehold, kan forlenge formens levetid betydelig. Levetiden til formingspresser av aluminiumslegering er vanligvis lengre enn for formingsstanser for stål.

Q5: Hvordan møte formingskravene til forskjellige materialer?

A5: Former må være spesielt utformet for forskjellige materialer. For eksempel krever forming av stål større formingskraft og bedre smøring; dannelse av aluminiumslegeringer krever vurdering av materialadhesjon og termisk ledningsevne; og forming av høyfast stål krever større tilbakefjæringskompensasjon. Ved å justere formformen, prosessparametrene og overflatebehandlingen, kan formingsegenskapene til forskjellige materialer tilpasses.
