Automotive motorrom montering stempling Dies

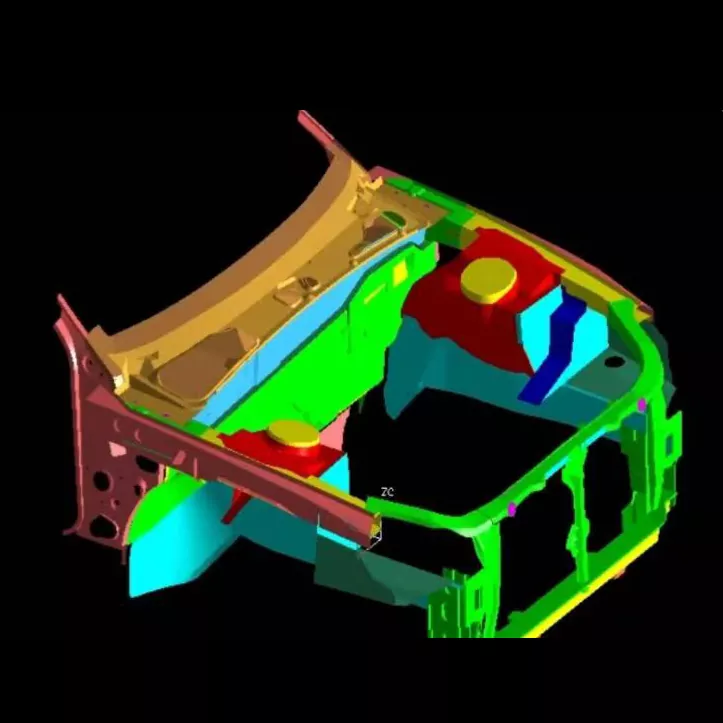

Motorromsmontasjen til biler er en kjernebærende komponent i drivverket for biler, og produksjonsnivået til stansedysene representerer det høyeste nivået av teknologi for stansematriser for biler. SIKAIDA Automotive Motorrom Assembly Stempling Dies er ikke en enkelt dyse, men et komplett dysesystem som brukes til å stemple metallplater inn i hovedrammen og karosseripanelene til motorrommet. Disse komponentene settes deretter sammen til et komplett motorrom gjennom sveising eller bolting.

Kjerneproduktfunksjoner

1. Stor størrelse og kompleks struktur

Stemplingsstempel for motorrom for biler er store i størrelse (vanligvis lengre enn 1,2 meter og bredere enn 0,8 meter), med komplekse hulromsstrukturer. De krever forming av monteringshull, forsterkende ribber og brettede kanter, integrering av flere arbeidsstasjoner inkludert dyptrekking, forming, trimming og stansing.

2. Ultra-høy presisjon og høy styrke

Som kritiske sikkerhetslastbærende komponenter i biler, er dimensjonsnøyaktigheten til stemplede deler kontrollert innenfor ±0,05 mm, uten overflatedefekter som sprekker eller rynker. Høykvalitets dysestål og presisjonsvarmebehandlingsprosesser sikrer høy styrke, høy hardhet og høy slitestyrke på formene.

3. Multiprosessintegrasjon

Integrering av flere prosesser som dyptrekking, trimming, stansing, flensing og forming, ved bruk av progressive eller kontinuerlige formstrukturer, som støtter automatisert masseproduksjon.

4. Presisjonsføring og lossesystem

Presisjonsstyrings-, losse- og utkastingsmekanismer er designet for komplekse underskjæringer og negative vinkler i stemplede deler, og sikrer jevn materialflyt og reduserer formingsdefekter.

5. Temperatur- og smørekontroll

Noen modeller er utstyrt med et temperaturkontrollsystem for oppvarming/kjøling og et høyeffektivt smøresystem for å redusere friksjonen, forlenge levetiden til dysen og sikre stemplingskvaliteten til avanserte materialer.

Bruksområder

1. Produksjon av passasjerkjøretøy

Produserer strukturelle kjernekomponenter som frontskott, fendere, brannvegger og motorpanser indre og ytre paneler, og gir strukturell støtte og beskyttelse.

2. Nye energikjøretøyer

Automotive Engine Compartment Assembly Stempling Dies er tilpasset layoutjusteringskravene til motorrom for nye energikjøretøyer, optimert for lette materialer som aluminiumslegeringer og høyfast stål, og oppfyller kravene til høyere presisjon.

3. Produksjon av nyttekjøretøy

Tilpasset de større og mer komplekse kravene til motorrom til nyttekjøretøyer som lastebiler og busser, i stand til å håndtere kraftig bearbeiding av ultrastore metallplater.

Produksjonsprosess

1. Produktanalyse og prosessdesign

Bruker CAE-programvare som AutoForm og Dynaform for stempling av formbarhetsanalyse, forutsi og løse problemer som sprekker og rynker, og optimalisering av prosessparametere.

2. Formdesign

Automotive Engine Compartment Assembly Stempling Dies er designet i full 3D ved bruk av programvare som UG, CATIA og AutoCAD, og ​​foredler hver komponent for å balansere styrke, stivhet, levetid og produksjonseffektivitet.

3. Materialvalg

- Grunnmateriale: 45#, 50# karbonkonstruksjonsstål

- Arbeidsdeler: Cr12MoV, Cr12 og annet verktøystål; for masseproduksjon kan stålbundet hardmetall eller pulvermetallurgiske materialer brukes.

4. Presisjonsbearbeiding

- Grov bearbeiding: Fjerning av overflødig materiale ved hjelp av en stor portalfresemaskin eller maskineringssenter.

- Finish Machining: Høypresisjon CNC maskineringssenter, langsom wire EDM.

- Spesialbearbeiding: Elektrisk utladningsbearbeiding av komplekse overflater, polering til Ra≤0,4μm.

- Varmebehandling: Slokking, temperering, nitrering, etc., for å forbedre hardhet og slitestyrke.

5. Montering og T0 prøveform

Etter montering installeres formen på stemplingsutstyret for prøvestøping, justering av parametere som trykk og slag til den stemplede delen oppfyller standardene.

Utviklingstrender

1. Ultra-stor integrert støping: Kan tilpasses stanseutstyr på 2000 tonn og over, noe som reduserer antall deler og sveiseprosesser.

2. Lettvektsmaterialeforming: Optimalisert for materialer som aluminiumslegeringer og høyfast stål, noe som forbedrer problemer med tilbakefjæring.

3. Intelligent produksjon og digitalisering: Integrering av CAE-analyse, 3D-utskrift, digitale tvillinger og andre teknologier for å forkorte utviklingssykluser.

4. Multistasjon automatisert produksjon: Oppnå full automatisering fra plateinngang til ferdig produkt, forbedre effektivitet og konsistens.

Ofte stilte spørsmål

Spørsmål 1: Hvilke materialer brukes vanligvis i stansestanser for motorrom for biler?

A1: Dysebasen bruker vanligvis høykvalitets karbonstrukturstål (som 45#, 50#), mens arbeidsdelene bruker høykarbon høy-krom verktøystål (som Cr12MoV, Cr12), høyhastighetsstål (som W6Mo5Cr4V2), eller sementert karbid. For masseproduksjon kan stålbundet hardmetall eller pulvermetallurgiske materialer brukes for å sikre at formen har høy styrke, høy hardhet og høy slitestyrke.

Spørsmål 2: Hvor lang er produksjonssyklusen for stemplingsdyser for motorrom for biler?

A2: Stemplingsdyser for motorrom i biler er kulminasjonen av teknologi, erfaring og håndverk. Utviklingssyklusen deres er lang (vanligvis 8-15 måneder) og kostbar (når millioner til titalls millioner RMB), noe som gjør dem til en nøkkelindikator på et stansefirmas samlede styrke. Jo høyere kompleksitet, jo lengre syklus. Med bruk av intelligent produksjon og digitale teknologier, forkortes utviklingssyklusen gradvis.
