Automotive sidepanel indre montering stempling Dies

SIKAIDA Automotive Side Panel Inner Montage Prege Dies er store, høypresisjons dyser som brukes til å stemple sidepanelets indre paneler fra metallplater. De er kjernedyser i body-in-white-produksjon og er mye brukt i produksjon av personbiler og nyttekjøretøy. Dette produktet integrerer flere stemplingsprosesser for å oppnå støping i ett stykke av sidepanelets indre panel, noe som sikrer produksjonseffektivitet og konsistens. Vår fabrikk i Kina, med avansert utstyr og et profesjonelt team, garanterer stabil og høykvalitets dyseproduksjon.

Detaljerte produktfunksjoner

1. Stor og kompleks struktur

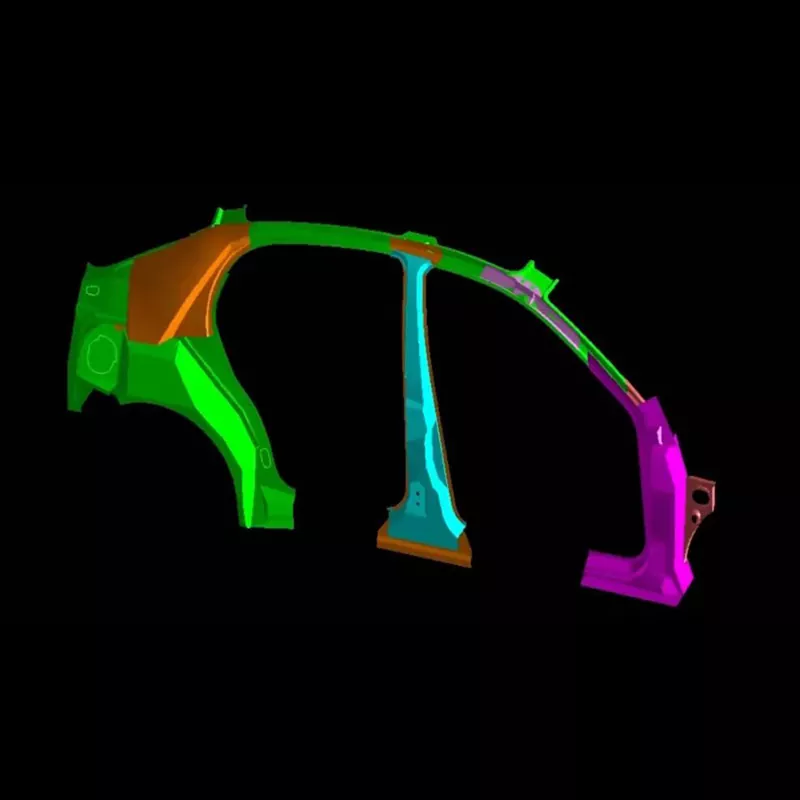

Sidepanelets indre panel er stort i størrelse (over 800 mm i lengde og over 600 mm i bredde) og har en kompleks form som krever forming av flere funksjoner. SIKAIDA Automotive Side Panel Inner Assembly Stempling Dies har høy overflatepresisjon, flere friformede overflater og en rasjonell strukturell design, som løser problemet med ujevn kraftfordeling under stempling av store metallplater.

2. Krav til høy presisjon og høy kvalitet

Som en utvendig komponent må sidepanelets indre panel være fri for riper, rynker og andre defekter. SIKAIDA kontrollerer støpepresisjonen strengt, og oppnår en overflateruhet på Ra0,4μm eller høyere, og oppfyller produksjonskravene av høy kvalitet.

3. Multiprosessintegrasjon

Automotive Side Panel Inner Assembly Stamping Dies vedtar en integrert flerstasjonsdesign, som muliggjør fullføring av flere prosesser som dyptrekking og trimming i én operasjon, og forbedrer effektiviteten. Automatiserte transport- og online inspeksjonsfunksjoner kan legges til etter behov for å oppnå intelligent produksjon.

4. Presisjonsføring og balanseringssystem

Utstyrt med et presisjonsstyrings-, balanserings- og trykksystem, sikrer den jevn kraftfordeling under stempling av metallplater, unngår produktdefekter og forbedrer kapasiteten.

5. Spesiell strukturell design

Ved å bruke en segmentert dyse og hurtigskiftende dysestruktur, er den kompatibel med nye materialer som høyfast stål og aluminiumslegeringer, løser formingsutfordringer og utvider bruksområdet.

Kjerneproduktfunksjoner

1. Høy stivhet: Bruk av materialer med høy styrke sikrer stabilitet ved stempling med høy tonnasje og forlenger levetiden.

2. Presisjonsføring: Et styrestolpe- og styrehylsesystem med høy presisjon sikrer stemplingsposisjonering og produktnøyaktighet.

3. Intelligent overvåking: Integrerte sensorer muliggjør sanntidsovervåking og prediktivt vedlikehold.

4. Rask bytte av matriser: Modulær design forkorter overgangstiden for formen og tilpasser seg produksjon av flere varianter.

Applikasjonsscenarier

Automotive sidepanel indre montering stempling Dies brukes primært i personbiler og kommersielle kjøretøy karosseri produksjon, fungerer som kjerneformer for body-in-white, og er anerkjent av nasjonale og internasjonale kunder. Som en profesjonell leverandør kan SICAIDA tilby skreddersydde løsninger for å møte behovene til ulike kjøretøymodeller.

Produksjonsprosess

1. Produktanalyse og prosessdesign

Ved å bruke profesjonell programvare for formbarhetsanalyse og prosessdesign, forutser og løser den potensielle problemer.

2. Formdesign

Ved å bruke full 3D-designprogramvare som UG og CATIA, raffineres grundige detaljer for å sikre presisjon og rasjonalitet.

3. Materialvalg

Formrammen for sidepanelet for innermontering til stempling av biler er laget av høyfast støpejern eller sveisede stålplater. Nøkkelkomponenter bruker høy-slitasjebestandig og høy kompresjonsstyrke verktøystål for å garantere formkvalitet.

4. Presisjonsbearbeiding

Grov bearbeiding, finbearbeiding, spesialbearbeiding og håndpolering sikrer formpresisjon og utseendekvalitet.

5. Montering og feilsøking (T0 prøvestøping)

Etter montering testes formen på maskinen, og prosessparametere justeres og optimaliseres til prøven er kvalifisert.

Utviklingstrender:

1. Ultra-stor integrert støping: Tilpasset trenden med integrerte sidepaneler, kan et enkelt støpesett veie over 200 tonn.

2. Tilpasning til nye materialapplikasjoner: Optimalisert design og materialvalg tilpasser seg formegenskapene til nye materialer for å møte lettvekts- og høystyrkekravene til biler.

3. Intelligent produksjon og digitalisering: Innebygde sensorer muliggjør sanntidsovervåking, kombinert med digital tvillingteknologi, forkorter utviklingssyklusen og reduserer kostnadene.

4. Additive Manufacturing (3D-utskrift) applikasjoner

Automotive sidepanel indre montering stempling Dies bruker 3D-utskriftsteknologi for å lage komplekse strukturer, forbedre produksjonseffektivitet og produktkvalitet.

Ofte stilte spørsmål

Spørsmål 1: Hvilke materialer brukes vanligvis i automotive sidepanels innvendige stemplingsstempel?

A1: Formbasen bruker vanligvis høyfast støpejern (som HT300, duktilt jern) eller sveisede stålplatestrukturer. Nøkkelkomponenter som hulrom og kjerner bruker verktøystål med høyt karbon og høyt krom (som Cr12MoV, DC53, etc.), og gir høy slitestyrke og høy trykkstyrke.

Spørsmål 2: Hvor lang er produksjonssyklusen for innvendige stansestanser for sidepaneler til biler?

A2: Automotive sidepanel indre montering stempling dies er kulminasjonen av teknologi, erfaring og håndverk. De integrerer mekanisk design, materialvitenskap, plastisitetsmekanikk og presisjonsproduksjon. Utviklingssyklusen deres er lang (vanligvis 8-15 måneder) og kostbar (når millioner til titalls millioner RMB), noe som gjør dem til et nøkkelmål for å måle den omfattende styrken til et formselskap. Ettersom bilkarosserier utvikler seg mot lette, høystyrke og intelligente design, vil de tekniske kravene til formene fortsette å øke.
