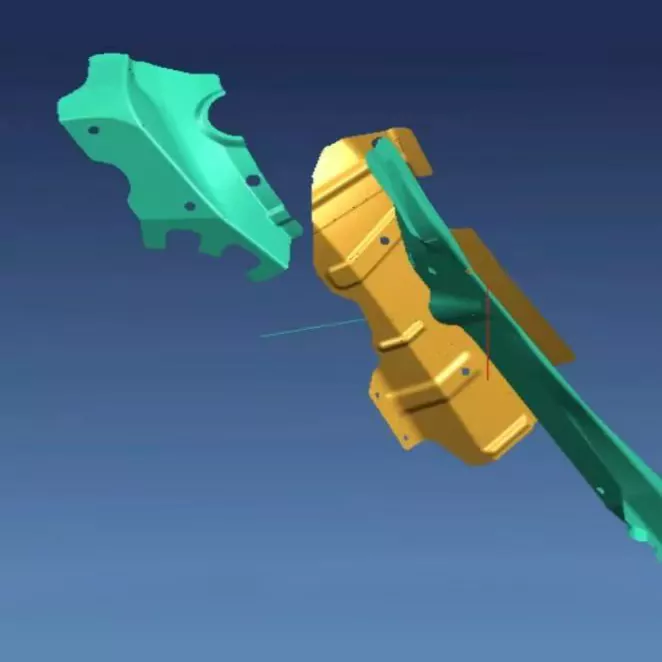

Automotive Små forsterkende plate stempling Dies

s De kombinerer avansert stemplingsteknologi og presisjonsdesign for å møte de strenge kravene til bilindustrien. Som en profesjonell fabrikk kontrollerer SIKAIDA strengt produksjonskvaliteten for å sikre stabil formytelse og lang levetid.

Kjerneproduktfunksjoner:

1. Høy presisjon og kompleks forming: Automotive små forsterkningsplater har komplekse former. SIKAIDA bruker profesjonell programvare for nøyaktige beregninger for å sikre at delens dimensjonsnøyaktighet kontrolleres innenfor ±0,1 mm, og oppfyller kravene til karosserideler.

2. Høy styrke og holdbarhet: Hulrommene og kjernene til Automotive Small Arming Plate Prege Dies er laget av høyharde formstål som SKD11 og Cr12MoV, og oppnår en hardhet på HRC48-52 etter varmebehandling. Levetiden deres overstiger 500 000 sykluser, noe som reduserer kundenes erstatningskostnader.

3. Multi-Process Integrert Design: Integrering av flere mekanismer muliggjør multi-prosess komposittforming, inkludert stempling og bøying, fullføring av delbehandling i ett trinn, forbedre effektiviteten og redusere kostnadene.

4. Presisjonsførings- og balanseringssystem: Utstyrt med presisjonsførings- og bufferenheter, som sikrer nøyaktig justering av øvre og nedre dyser, reduserer slitasje og forbedrer stabiliteten i produktkvaliteten.

5. Intelligent hekking og optimalisering: Kombinert med CAE-programvare for å optimalisere hekking, når materialutnyttelsen over 85 %, noe som reduserer formingsdefekter og sikrer høy produktutbytte.

Produktapplikasjoner

1. Dørpanelforsterkningssystem: Forbedrer dørstyrken, forbedrer støtmotstanden og beskytter passasjerenes sikkerhet;

2. Gulvforsterkningsstruktur: Forbedrer kroppens stivhet og sikrer kjørestabilitet;

3. Søyleforsterkningskomponenter: Optimaliserer kollisjonsenergioverføring og reduserer kroppsdeformasjon;

4. Instrumentpanelramme: Støtter instrumentpanelet og sørger for nøyaktig installasjon;

5. Seteforsterkningsramme: Forbedrer setestabilitet og kollisjonsbeskyttelse.

Produksjonsprosess

1. Produktdesign og analyse

Automotive Small Arming Plate Stamping Dies bruker profesjonell programvare for formbarhetsanalyse og prosessoptimalisering, forutsi og løse formingsproblemer for å finne den optimale løsningen.

2. Formstrukturdesign

Hele designprosessen fullføres ved hjelp av 3D-designprogramvare for å sikre en rimelig formstruktur og praktisk vedlikehold.

3. Materialvalg og forberedelse

- Arbeidsdeler: Stål med høy hardhet er valgt for å sikre slitestyrke og slagfasthet;

- Formramme: Strukturelt stål brukes etter varmebehandling for å sikre strukturell stabilitet;

- Standarddeler: Lagerstål brukes for å sikre presisjon og holdbarhet.

4. Presisjonsbearbeidingsprosess

- Grov bearbeiding: En portalfresemaskin brukes til å bearbeide basisoverflaten og hulrommet, og gir rom for etterbehandling.

- Finish Machining: CNC-maskinering, trådskjæring og andre prosesser brukes for å sikre at presisjon og overflateruhet oppfyller standarder.

- Overflatebehandling: Nitrering, belegg og andre prosesser brukes for å forbedre hardhet og slitestyrke, for å sikre kvalitet.

5. Montering og feilsøking

Etter presisjonsmontering testes formen på maskinen. Første del inspeksjon og batchprøveproduksjon utføres for å sikre formstabilitet og pålitelighet.

Utviklingstrender

1. Lettvekts og høystyrkeintegrering: Tilpasning til nye materialer for å oppnå integrert støping av komplekse strukturer.

2. Presisjon og intelligens: Utvikling mot presisjon på mikronnivå, integrering av intelligente overvåkings- og selvoptimeringsfunksjoner.

3. Rask moldskifte og fleksibilitet: Ved å ta i bruk en rask formbyttemekanisme, moldskiftetid ≤ 15 minutter.

4. Digitalisering og virtuell feilsøking: Kombinerer digital tvillingteknologi for å forkorte utviklingssyklusen med mer enn 30 %.

5. Grønn produksjon: Ved å bruke miljøvennlige materialer og energisparende design er formen fullt resirkulerbar.

Ofte stilte spørsmål

Spørsmål 1: Hvilke materialer brukes vanligvis i stemplingsstanser for små forsterkningsplater for biler?

A1: Arbeidsdeler bruker primært støpestål med høy hardhet som SKD11, Cr12MoV og DC53. Formrammen bruker konstruksjonsstål som 45 stål og Q235. Standarddeler som styresøyler og styreforinger bruker lagerstål GCr15 for å sikre styrken, hardheten og holdbarheten til formen.

Q2: Hvor lang er produksjonssyklusen for små forsterkende plateformer til biler?

A2: Avhengig av kompleksiteten og presisjonskravene til formen, er produksjonssyklusen vanligvis 8-16 uker. Enkle former tar ca. 8 uker, middels kompleksitetsformer ca. 12 uker, og komplekse former med høy presisjon kan kreve mer enn 16 uker. Den spesifikke syklusen avhenger av produktdesign, prosesseringsteknologi og feilsøkingstid.

Spørsmål 3: Hva er levetiden til stemplingsstanser for små forsterkningsplater for biler?

A3: Under normale bruks- og vedlikeholdsforhold kan levetiden til små forsterkningsplater nå over 500 000 sykluser. Gjennom materialvalg av høy kvalitet, riktig varmebehandling og presisjonsbearbeiding, kan levetiden til noen dyser nå 1 million sykluser. Regelmessig vedlikehold og riktig oppbevaring kan forlenge formenes levetid betydelig.

Q4: Hvordan sikre presisjonen til stemplede produkter?

A4: Ved å optimalisere prosessparametere gjennom CAE-analyse, ta i bruk et høypresisjonsstyringssystem, kontrollere materialfjæring og regelmessig inspisere og opprettholde formpresisjon, kan dimensjonsnøyaktigheten til produktene kontrolleres innenfor ±0,1 mm, noe som sikrer stabil og pålitelig produktkvalitet.
