Automotive Drivstofftank Cap Assembly Stempling Dies

SIKAIDA Automotive Fuel Tank Cap Assembly Stempling Dies er høypresisjonsformingsutstyr spesielt utviklet for tanklokkkomponenter. De oppfyller de strenge kravene til sikkerhet og presisjon til drivstoffsystemer, og løser viktige tekniske utfordringer ved forming av tynne ark. Fabrikken er utstyrt med avansert utstyr og et profesjonelt team som tilbyr skreddersydde løsninger som dekker ulike produksjon av drivstofftanklokkstempling.

Kjerneteknologiske fordeler

1. Tynnplate Deep Drawing Forming Technology

Nøyaktig kontroll av materialflyt og tykkelsesfordeling, med nøkkeldimensjonal nøyaktighet innenfor ±0,03 mm og tegningshøydetoleranse innenfor ±0,05 mm. Bruker multi-pass progressive formingsteknikker for å unngå materialfeil, egnet for materialer som er vanskelige å forme som rustfritt stål og aluminiumslegeringer.

2. Presisjonsforseglingsteknologi for overflatebearbeiding

Tetningsflatens flathet innenfor 0,02 mm/m og ruhet Ra under 0,2. Ved å bruke en delt hulromsdesign for integrert støping, forbedrer spesiell overflatebehandling slitestyrke og korrosjonsmotstand, og sikrer tetningsytelse.

3. Design av flensforbindelsesstruktur

Samtidig forming av flenser, gjenger og andre strukturer, med flensoverflateparallellitet innenfor 0,1 mm og gjengehullsposisjonsnøyaktighet innenfor ±0,05 mm. Kombinert med anti-løsende design, forbedrer tilkoblingssikkerheten og holdbarheten.

4. Optimalisert trykkforseglingsytelse

Bruker et flerlags tetningssystem, kombinert med en ventilasjonsventil og trykkbalanseringsenhet, og bruker CAE-teknologi for å analysere tetningsytelsen, og sikrer stabil og pålitelig forsegling under ulike driftsforhold.

5. Lekkasjesikker sikkerhetsdesign

Automotive drivstofftankhette stemplingsdyser bruker et tre-lags lekkasjesikkert beskyttelsessystem, som optimerer forseglingen og lekkasjeoppsamlingsstrukturen for å forhindre ulike lekkasjer og forbedre sikkerhetsytelsen under ekstreme driftsforhold.

6. Intelligent prosesskontroll og optimalisering

Kombinert med CAE-programvaresimuleringsoptimalisering, tar den i bruk en tre-lukket sløyfekontroll og intelligent deteksjonsenhet, som integrerer automatisk formjusteringsfunksjon for å forbedre produksjonseffektiviteten og produktkonsistensen.

Produktfunksjoner og applikasjoner

1. Produktfunksjoner

- Høy presisjon: Nøkkeldimensjoner ±0,03 mm, ruhet av tetningsoverflaten Ra0,2 eller mindre;

- Høy pålitelighet: Materialer av høy kvalitet og avanserte prosesser sikrer langsiktig stabil drift;

- Sterk tilpasningsevne: Kan tilpasses flere materialer og spesifikasjoner, støtter tilpasning;

- Trygg og miljøvennlig: Oppfyller globale standarder, reduserer drivstofflekkasje og fordampning;

- Intelligent og effektiv: Integrert intelligent kontroll forbedrer effektiviteten og reduserer feil.

2. Søknadsomfang

Automotive Fuel Tank Cap Assembling Dies er mye brukt i personbiler, nyttekjøretøyer, SUV-er, elektriske kjøretøyer, racerbiler, lastebiler og busser for å møte de spesifikke behovene til forskjellige kjøretøymodeller.

Produksjonsprosess

1. Produktdesign og analyse

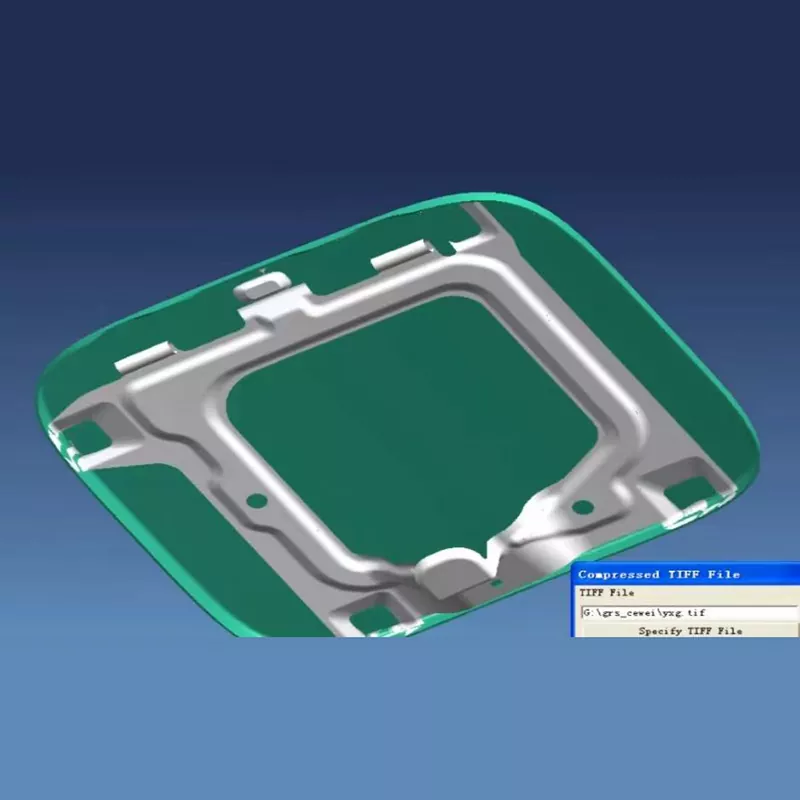

Profesjonell programvare brukes til simuleringsoptimalisering, numerisk simulering bestemmer prosessparametere, og finite element-analyse sikrer kvalitet og sikkerhet.

2. Formstrukturdesign

Automotive drivstofftankhette-stemplingsstempel har en fullstendig 3D-modulær design, som tar imot automatisert produksjon, og utstyrt med spesialutstyr for å sikre formingskvalitet.

3. Materialvalg og forberedelse

Høyhardt formstål brukes til arbeidende deler, og materialer av høy kvalitet brukes til presisjonsdeler. Hulrom og tetningsflater gjennomgår spesialbehandling for å forbedre ytelsen.

4. Presisjonsbearbeidingsprosess

Grovbearbeiding, finishbearbeiding (nøyaktighet ±0,01 mm), og overflatebehandling oppnår en speilfinish på tetningsflaten.

5. Montering og feilsøking

Presisjonsmontering og trykktesting utføres, og førstegangsinspeksjon og batchverifisering sikrer at produktet er i samsvar med standarder.

Utviklingstrender

Tilpasning til lettvekts- og presisjonsutviklingstrendene i bilindustrien, optimalisering av formteknologi og kombinert digital tvillingteknologi for å møte behovene til nye energikjøretøyer, og driver oppgraderingen av former mot høy presisjon, høy effektivitet og intelligens.

FAQ

Spørsmål 1: Hvilke materialer brukes vanligvis i stemplingsdyser for drivstofftanklokk for biler?

A1: Arbeidsdelene bruker hovedsakelig støpestål med høy hardhet som SKD11, Cr12MoV og DC53. For tynnplate dyptrekkende formingsdeler og presisjonstetningsflater, brukes pulvermetallurgisk høyhastighetsstål eller hardmetall. Formrammen bruker konstruksjonsstål som 45 stål og Q235, og standarddeler som styresøyler og styrehylser bruker lagerstål GCr15. For ekstremt høypresisjonstetningsflater brukes noen ganger keramiske eller diamantbeleggmaterialer for å sikre formens slitestyrke og levetid.

Spørsmål 2: Hvor lang er produksjonssyklusen for stemplingsdyser for drivstofftanklokk for biler?

A2: Avhengig av kompleksiteten og presisjonskravene til drivstofftanklokket, er produksjonssyklusen vanligvis 12-20 uker. Standard tanklokkformer tar omtrent 12 uker, komplekse dyptrekkende strukturformer tar 16 uker, og ultrastore eller lette tanklokkformer kan kreve mer enn 20 uker. Den spesifikke syklusen avhenger av kompleksiteten til tanklokkets struktur.
