Automotive Small Brakett Stamping Dies

Små bilbraketter er kritiske bærende komponenter som brukes til å støtte sammenstillinger, fikse posisjoner, koble sammen strukturer og overføre last. SIKAIDA Automotive Small Bracket Stamping Dies er spesielt designet for ulike presisjonsbraketter som for motorer og oppheng, og integrerer kompleks støtte og presisjonshullplassering for å møte de strenge kravene til bilproduksjon.

Kjerneproduktfunksjoner

1. Forming av kompleks støttestruktur

Til tross for den kompakte størrelsen og komplekse strukturen til brakettene, kontrollerer SIKAIDA-former, gjennom presis simulering og tilbakefjæringskompensasjon, kritiske dimensjoner innenfor ±0,1 mm, og sikrer flathet, hullnøyaktighet og strukturell stivhet oppfyller standardene.

2. Høy styrke og høy stivhet

Kjernekomponentene til Automotive Small Bracket Stamping Dies bruker høyhardhetsformstål som SKD11 og Cr12MoV, og oppnår en hardhet på HRC 48–52 etter varmebehandling. Dette gjør at de tåler høyfrekvente støtbelastninger og har en levetid på over 500 000 sykluser, noe som sikrer stabil bæreevne.

3. Multifunksjonell integrert design

Ved å integrere flere prosesser som stempling, bøying og stansing, og inkorporering av mekanismer som glideblokker og nitrogenfjærer, kan kompleks prosessering fullføres i et enkelt slag, noe som forbedrer produksjonseffektiviteten og produktkvaliteten betydelig.

4. Presisjonshullposisjoner og tilkoblingssystem

Installasjonshullets nøyaktighet når ±0,05 mm, og hullveggens ruhet Ra 0,8. Optimaliserte flens- og nagleforbindelsesstrukturer sikrer en sikker og ikke-løsende brakettforbindelse, og garanterer langsiktig pålitelig bruk av kjøretøyet.

5. Intelligent Nesting og CAE-optimalisering

Ved å bruke CAE-programvare som AutoForm for å optimalisere nesting, økes materialutnyttelsen til over 85 %, noe som effektivt reduserer formingsdefekter og reduserer skrothastigheten.

Bruksområder

s

Produksjonsprosess

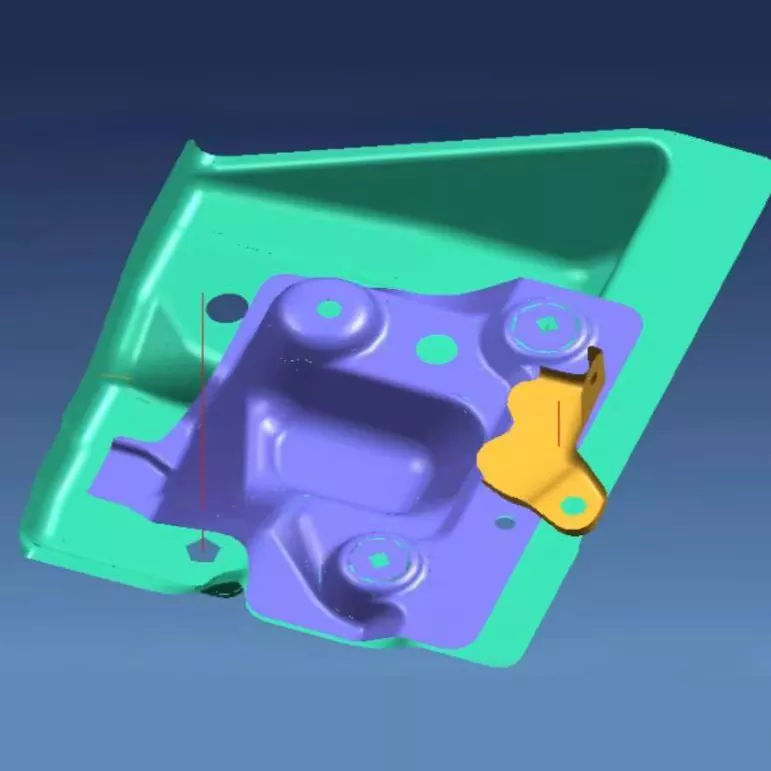

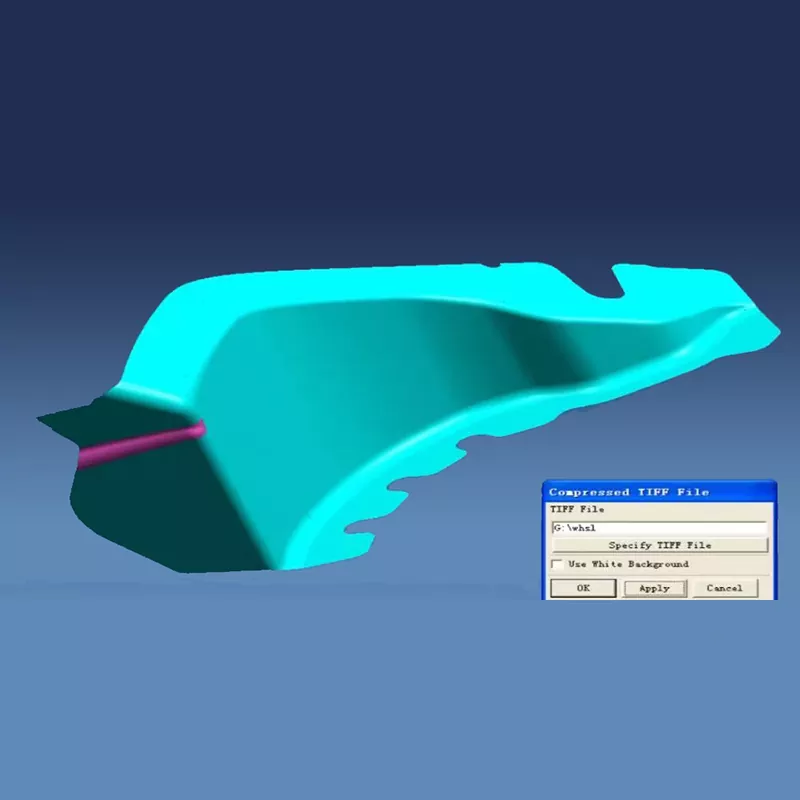

1. Produktdesign og CAE-analyse

Å lage simulering og prosessoptimalisering utføres ved hjelp av CAE-programvare for å identifisere potensielle defekter og bestemme den optimale løsningen, noe som sikrer vellykket formproduksjon.

2. Formstruktur 3D-design

Automotive Small Bracket Stamping Dies bruker full 3D-designprogramvare som UG og CATIA for å foredle hulrom, styresystemer og andre komponenter, og sikrer en rasjonell formstruktur og enkelt vedlikehold.

3. Materialvalg

Arbeidsdeler er laget av hardt formstål som SKD11, formbasen er laget av 45 stål med varmebehandling, standarddeler bruker GCr15 lagerstål, og stansedeler bruker høyhastighetsstål eller sementert karbid for å sikre presisjon og holdbarhet.

4. Presisjonsbearbeiding

Grov bearbeiding gir rom for kvoter, og presisjonsbearbeiding sikrer nøyaktighet. Overflatebehandlinger som nitrering og hardforkromning forbedrer formens hardhet og slitestyrke ytterligere, noe som garanterer produktkvalitet.

5. Montering og feilsøking

Etter presisjonsmontering gjennomgår Automotive Small Bracket Stamping Dies prøvepressing og feilsøking. Første del inspeksjon og batch-prøveproduksjon verifiserer formens nøyaktighet, stabilitet og pålitelighet.

Ofte stilte spørsmål

Spørsmål 1: Hvilke materialer brukes vanligvis i stemplingsstempel for små braketter for biler?

A1: Arbeidsdeler bruker primært støpestål med høy hardhet som SKD11, Cr12MoV og DC53. Formrammen bruker konstruksjonsstål som 45 stål og Q235. Standarddeler som styresøyler og foringer bruker lagerstål GCr15. For områder med høy slitasje som stansing av hull, brukes noen ganger hard legering eller høyhastighetsstål for å sikre formens styrke, hardhet og holdbarhet.

Q2: Hvor lang er produksjonssyklusen for små brakettformer til biler?

A2: Avhengig av formens kompleksitet og presisjonskrav, er produksjonssyklusen vanligvis 10-18 uker. Enkle brakettformer tar omtrent 10 uker å produsere, brakettformer med middels kompleksitet tar 14 uker, og komplekse brakettformer med høy presisjon kan kreve 18 uker eller mer. Den spesifikke syklusen avhenger av kompleksiteten til brakettstrukturen, nøyaktighetskravene til hullene og vanskeligheten med maskineringsprosessen.

Q3: Hva er levetiden til Automotive Small Bracket Stamping Dies?

A3: Under normale bruks- og vedlikeholdsforhold kan levetiden til små brakettstempler nå over 500 000 sykluser. Gjennom valg av materialer av høy kvalitet, riktig varmebehandling og presisjonsbearbeiding, kan levetiden til noen dyser nå 1 million sykluser. Spesielt for deler med høy slitasje som stansing kreves regelmessig vedlikehold og utskifting for å sikre produktkvalitet.

Q4: Hvordan sikre nøyaktigheten og støtteytelsen til stemplede braketter?

A4: Gjennom CAE-analyse for å optimere prosessparametere, ved å ta i bruk høypresisjonsstyringssystemer, kontrollere materialfjæring og regelmessig kontroll og vedlikehold av dysens nøyaktighet, kan dimensjonsnøyaktigheten til braketten kontrolleres innenfor ±0,1 mm, og flatheten til støtteoverflaten kan nå 0,05 mm/m. Samtidig sikrer rimelig konstruksjonsdesign og varmebehandlingsprosesser at braketten har tilstrekkelig støttestivhet og koblingsstyrke.

Q5: Hva er de viktigste kontrollpunktene i produksjonsprosessen for brakettformer?

A5: Nøkkelkontrollpunkter i produksjon av brakettform inkluderer: ① Presisjonsbearbeiding av hull for å sikre nøyaktighet av installasjonshull; ② Støtt overflatebearbeiding for å sikre flathet og jevnhet; ③ Tilkoblingsstruktur dannes for å sikre tilkoblingsstyrke; ④ Varmebehandlingsprosess for å sikre hardhet og seighet; ⑤ Montering og feilsøking for å sikre formnøyaktighet og driftsstabilitet. Hvert kontrollpunkt krever streng kvalitetskontroll og prosesskontroll.
